액티브 출력 방전 기능 제공

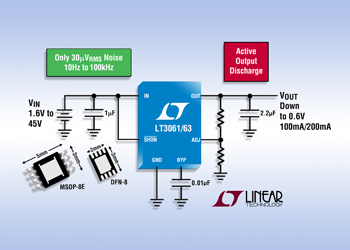

리니어 테크놀로지 코리아(대표 홍사곽)는 액티브 출력 방전 기능이 내장된 고전압, 저잡음, 로우 드롭아웃 전압 리니어 레귤레이터(제품명: LT3061)를 출시한다고 밝혔다. 이 디바이스는 최대 부하 조건에서 250mV 드롭아웃 전압으로 최고 100mA 연속 출력 전류를 제공한다. LT3061은 SHDN 핀이 로우가 되거나 입력 전압이 꺼질 경우 출력 전압을 방전시키는 NMOS 풀다운 기능을 내장하고 있다. 신속한 출력 방전은 하이엔드 이미징 센서와 같은 스타트 업 및 셧다운 시 모두 전력 조절이 필요한 애플리케이션에서 부하를 보호한다.

LT3061은 폭넓은 1.6V ~ 45V 입력 전압 범위의 특징을 제공하며 0.6V ~ 19V 범위에서 조절 가능한 출력 전압을 제공한다. 단일 커패시터는 10Hz ~ 100kHz 대역폭에 걸쳐 30µVRMS 에 불과한 초저 잡음 출력 특성을 프로그램하며, 아울러 레퍼런스 소프트 스타트 기능을 제공하여, 턴온시 출력 오버슈트를 방지한다. LT3061의 출력 전압 톨러런스는 라인, 부하 및 전체 온도에서 ±2%로 매우 정밀하다. 이 디바이스의 폭넓은 입력 및 출력 전압 범위, 빠른 과도 응답, 45µA (동작) 및 2µA 이하 (셧다운시)의 낮은 대기 전류 특징들은 최적의 동작 시간을 요구하는 휴대형 배터리 구동식 시스템과 자동차, 산업 및 항공 전원 공급장치 애플리케이션에서 이상적이다.

LT3061은 소형의 저가형 세라믹 출력 커패시터로 동작하여, 안정성 및 과도 응답을 최적화시킨다. IC는 최소 3.3µF 출력 커패시터에서 안정적이다. 이 디바이스의 내부 보호 회로는 역 배터리 보호, 역전류 보호, 폴드백 기능의 전류 제한 및 열 제한 기능을 포함한다.

LT3061은 열 성능이 향상된 8핀 2mm x 3mm DFN 및 MSOP 패키지로 제공되어, 콤팩트한 풋프린트를 제공한다. E 및 I 등급 버전은 –40°C ~ +125°C의 동작 접합 온도를 제공하며, 고신뢰성의 H 등급은 –40°C ~ +150°C에서 제공되며 군사용 MP 등급은 –55°C ~ +150°C에서 동작한다. E등급 제품의 경우 1,000개 수량 기준으로 1.55달러에 제공되며 DFN 및 MSOP 패키지로 각각 이용할 수 있다. 모든 디바이스는 주문 즉시 이용할 수 있다. 상세 정보는 www.linear.com/product/LT3061참조.

제품특징: LT3061

·  출력 전류 : 100mA
·  낮은 드롭아웃 전압 : 250mV
·  셧다운시 또는 입력 전압 제거시 액티브 출력 전압 방전
·  저잡음 : 30µVRMS (10Hz to 100kHz)
·  낮은 대기 전류 : 45µA
·  폭넓은 입력 전압 범위 : 1.6V ~ 45V
·  조절가능한 출력 전압 범위 : 0.6V ~ 19V
·  출력 톨러런스 : 부하, 라인, 전체 온도 범위에서 ±2%
·  레퍼런스 소프트스타트 기능 제공 및 출력 잡음 감소시키는 단일 커패시터
·  3.3µF 세라믹 커패시터로 안정적
·  2µA 이하의 낮은 셧다운 전류
·  역 배터리 & 역 전류 보호
·  폴드백 기능을 갖춘 열 제한 & 전류 제한
·  열 성능이 강화된 8핀 2mm x 3mm DFN & MSOP 패키지
