50dB 이상의 측파대 & 반송파 억압 특징

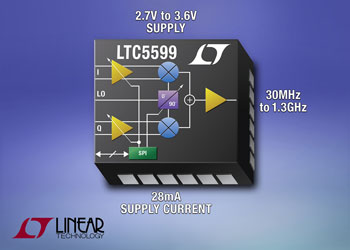

리니어 테크놀로지 코리아(대표 홍사곽)는 30MHz ~ 1.3GHz 주파수 대역에서 배터리 구동식 트랜스미터의 동작을 실현시키는 저전력 I/Q 모듈레이터 신제품(제품명: LTC5599)을 출시한다고 밝혔다. 이 제품은 전력 소모, 측파대 억압(sideband suppression), 반송파 누설(carrier leakage), 동적 범위 성능 면에서 새로운 기준을 확립했다.

2.7V ~3.6V전원에서 전력을 공급받는 LTC5599 모듈레이터는 성능 저하 없이 28mA 전류만 소비한다. 이 전류 소모량은 대안 솔루션 보다 60% 더 적은 량이다. LTC5599는 보정 없이도 뛰어난 측파대 억압 성능으로 –52.6dBc와   및 –51.5dBm 반송파 누설을 제공한다. 온칩 보정 소스를 활용할 경우, 성능은 각각,  –60dBc 및  –65dBm으로 더욱 향상될 수 있다. 게다가, 디바이스 출력은 OIP3가 20.8dBm을 제공해 –156dBm/Hz의 뛰어난 노이즈 플로어를 달성하여, 우수한 트랜스미터 성능을 제공한다.

LTC5599는 까다로운 배터리 구동식 무선제품을 비롯해 강력한 무선 간섭현상에 노출되어 있는 무선 통신 애플리케이션에 맞는 폭넓은 범위에서 적용가능한 저전력 소모 및 강력한 성능이 결합되어 있다. 애플리케이션에는 무선 전문 마이크로폰, 주파수 호핑 협대역 및 광대역 휴대형 필드 라디오, 공공안전 무선, 기차 통신 뿐 만 아니라, VHF/UHF 백색 서비스 지역 모뎀, SDR(software-defined radio), 휴대형 RF 테스트 장비, 피코셀 기지국, 저전력 마이크로웨이브 백홀, 소형 무선 중계기, 위성 모뎀 등이 있다.

 이 디바이스의 이득은 온칩 시리얼 포트를 통해 설정될 수 있다. 코스 (coarse) 이득 제어는 단계 당1dB를 제공하며 이와 함께 0.1dB의 미세 이득 제어로 조절할 수 있다. 총 이득 범위는 –19dB ~ 0dB 해당된다. 모듈레이터 이득을 다변화하는 것은 8mA ~ 35mA범위에서 디바이스 전원 전류를 구현할 수 있게 하며, 이를 통해 디바이스는 특정한 애플리케이션의 요구에 따라, 이득과 성능을 약간 감소시켜 더 낮은 전력 소모로 설정될 수 있다. 일단 설정되면, 이득은 온칩 온도 보정 기능을 동작시킴으로써 자동으로 온도를 보정시킬 수 있다.

LTC5599는 협대역 및 광대역 무선 애플리케이션을 지원한다. 이 제품의 I 및 Q 입력은 최고 37MHz의 –1dB 변조 대역폭의 성능으로 각각 가능하며, 900MHz 주파수 일 때 총 74MHz RF 대역폭을 지원한다.

LTC5599는 4mm x 4mm QFN 패키지에서 이용할 수 있으며, 콤팩트한 풋프린트를 제공한다. 이 제품은 –40°C ~ 105°C의 케이스 동작 온도 범위에 특화되었으며, 확장된 온도 환경일 때 신뢰성 높은 동작을 지원한다. 이 디바이스는 인베이블 제어 핀으로 편리하게 셧다운될 수 있다. 디스에이블 될 때, 이 디바이스는 일반적으로 0.7μA의 대기 전류를 소모함으로써 전력을 보존한다. LTC5599는 1,000개 수량 기준으로 개당 4.45달러에서 시작되며, 양산 수량으로 즉시 이용할 수 있다. 상세 정보는 www.linear.com/product/LTC5599참조.

제품특징: LTC5599

• 동작주파수                          30MHz ~ 1.3GHz
• 소모전력                   3.3V / 28mA
• 측파대 억압                   500MHz에서 –52.6dBc
• 반송파 누설       500MHz에서 –51.5dBm
• 출력 IP3          +20.8dBm
• 출력 IP2          +63.6dBm
• 출력 노이즈 플로어     POUT = 3dBm 에서 –156dBc/Hz
• SPI 시리얼 버스 제어:
o 조절 가능한 이득: 1dB 단계에서 –19dB ~ 0dB
o 8mA ~ 35mA에서 전원 전류에 영향을 미치는 이득 변화
o I/Q 이득/위상 조정: 최고 –60dBc 측파대 억압
o I/Q 오프셋 조정:  최고  –65dBm 반송파 누설
