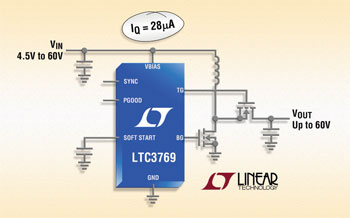

리니어는 부스트 다이오드를 고효율 N채널 MOSFET으로 대체할 수 있는 동기식 스텝업 DC/DC 컨트롤러(제품명: LTC3769)를 출시했다. 이 제품은 효율을 증대시키고 출력 전류 성능을 최대화시킨다.
이 컨트롤러는 12 V 입력에서 24 V 5 A 출력 시 최대 98% 효율을 제공하여, 자동차, 산업 및 의료용 애플리케이션에서 적합하다. 이러한 애플리케이션에서 스텝업 DC/DC 컨버터는 소형 솔루션 크기에서 열 방출이 적어야 한다.
LTC3769는 스타트업 동안 4.5 V ~ 60 V의 입력 전압 범위에서 동작하며 스타트업 이후 입력전압이 2.3 VIN까지 하강하여도 동작을 유지하며, 출력전압은 최대 60 V까지 설정할 수 있다. 낮은 28 μA 대기 전류는 배터리 구동식 애플리케이션에서 동작시간을 연장한다. 1.2 Ohm 온보드 N채널 MOSFET 게이트 드라이버는 대형 MOSFET 게이트를 빠르게 슬루(slew)할 수 있으며, 변환 손실을 최소화하고 최대 10 A 출력 전류를 구현할 수 있다.
최소 전력 손실 제공
LTC3769는 조절 가능한 싸이클 대 싸이클 전류 제한 보호 기능을 갖췄으며 전류 감지를 위해 센스 저항을 사용하거나 인덕터의 전압 드롭을 이용할 수 있다. 입력 전압이 조절된 출력 전압을 초과할 수 있는 애플리케이션의 경우, LTC3769는 동기식 MOSFET을 ON 상태로 유지해 출력 전압은 입력 전압과 동일하게 유지되어 최소 전력 손실이 가능하다.
LTC3769의 전류 모드 아키텍처는 50 kHz ~ 900 kHz의 선택 가능한 주파수를 구현할 수 있거나 75 kHz ~ 850 kHz 범위에서 외부 클록으로 동기화될 수 있다. 게다가 이 디바이스는 조절 가능한 소프트 스타트, 파워 굿 출력 신호 기능을 가지고 있으며 -40 °C ~ 125 °C 동작 온도 범위에서 ±1% 레퍼런스 전압 정밀도를 유지한다.
LTC3769는 20핀 TSSOP 및 24핀 4 mm x 4 mm QFN 패키지로 이용할 수 있다. 이 제품은 다음과 같이4가지 온도 등급으로 이용할 수 있다. 확장형 및 산업용 등급으로 -40 °C ~ 125 °C의 동작 범위가 보장되며 고온의 자동차용 온도 등급으로 -40 °C ~ 150 °C를 제공하고, 군사용 온도 등급으로 -55 °C ~ 150 °C를 보장한다.
