듀얼 1A 출력 제공 및 대기 전류 5µA만 필요

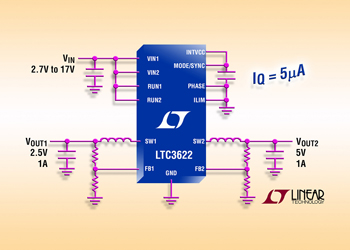

리니어 테크놀로지 코리아(대표 홍사곽)는 17V 입력이 가능한 고효율 동기식 벅 레귤레이터(제품명: LTC3622)를 출시했다고 밝혔다. 이 제품은 0.6V까지 낮은 출력 전압 설정이 가능하며, 듀얼 1A 연속 출력 전류를 제공한다. 동기식 정류는 최대 95%의 높은 효율을 제공하는 반면, Burst Mode® 동작일 경우 무부하 대기 전류가 5µA에 불과하다.

LTC3622는 고정 1MHz 스위칭 주파수로 동작되며LTC3622-2는 2.25MHz 스위칭 주파수로 동작된다. 정주파수, 전류 모드 아키텍처는 스위칭 잡음을 최소화하면서 초고속 라인 및 부하 과도 응답을 제공한다. LTC3622/-2는 2.7V ~ 17V의 입력 전압 범위에서 동작하며, 단일 또는 듀얼 셀 리튬이온 애플리케이션뿐 만 아니라 5V나 12V 중간 버스(intermediate bus) 시스템에 이상적이다. 3mm x 4mm DFN 패키지, 높은 스위칭 주파수 및 소형의 저가형 커패시터, 인덕터의 통합은 매우 컴팩트한 솔루션 풋프린트를 보장한다.

LTC3622/-2의 75ns 최소 온타임은 14V 입력을 2.5V로 스텝다운 할 때 펄스 스키핑 없이2.25MHz 스위칭 주파수를 제공하며, AM 무선 밴드 이상에서 스위칭 잡음을 유지해야 하는 자동차 애플리케이션에 이상적이다. 이 제품의 5µA 대기 전류는 최대 배터리 동작 시간을 요구하는 올웨이즈온 애플리케이션에 매우 잘 맞는다. 가능한 최저 잡음을 요구하는 애플리케이션의 경우, LTC3622/-2 는 펄스 스키핑 모드에서 동작하도록 구성되거나 외부 클록으로 동기화될 수 있어, 잡음과 잠재적인 RF 간섭을 감소시킨다. 추가적인 성능에는 각각의 채널, 내부 보정, 열 보호 기능에 대한 파워 굿 전압 모니터가 포함된다.

LTC3622EDE 및 LTC3622EDE-2는 3mm x 4mm DFN-14 패키지로 이용할 수 있다. 패키지 및 주파수 옵션 모두에 대한 가격은 1,000개 수량 기준으로 개당 3.75 달러에서 시작한다. 산업용 등급의 경우, LTC3622IDE 및 LTC3622IDE-2는 –40°C ~ 125°C 동작 접합 온도 범위에서 동작하도록 보장되어 있으며 1,000개 수량 기준으로 개당 4.19달러로 책정되어 있다. 모든 버전은 지금 즉시 이용할 수 있다. 상세 정보는 www.linear.com/product/LTC3622에서 제공된다.

제품특징: LTC3622/-2
• 듀얼 스텝다운 출력: 채널당 1A
• 폭넓은 VIN 범위: 2.7V ~ 17V
• 폭넓은 VOUT 범위: 0.6V ~ VIN
• 최고 95% 효율
• 두 개 채널 모두 동작시 무부하 IQ = 5μA; 한 채널만 동작시 IQ < 4μA
• 고효율, 낮은 드롭아웃 동작 (100% 듀티 싸이클)
• 외부 동기화 성능을 갖춘 고정 주파수 (1MHz/2.25MHz)
• +1% 출력 전압 정밀도
• 뛰어난 라인 & 부하 과도 응답을 위한 전류 모드 동작
• 외부 클록으로 위상 전환 프로그램이 가능함
• 선택 가능한 전류 제한 기능
• 내부 보정 & 소프트 스타트
• 컴팩트한 14핀 3mm × 4mm DFN 패키지
