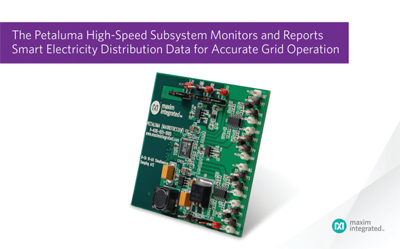

맥심 인터그레이티드(이하 맥심)는 전력회사와 인프라 공급업체가 배전 그리드 데이터를 동시에 정확하게 측정할 수 있는 서브시스템 레퍼런스 디자인 Petaluma(MAXREFDES30#)를 출시했다.
전 세계 전력회사는 태양광 및 풍력과 같은 배전 발전 기술을 이용하기 위해 고도로 정확한 배전 그리드 상태 데이터를 필요로 하는 애플리케이션을 사용하고 있다. 전력회사가 위상 간 타이밍을 이해하고 전체 그리드에서 최대 가동 시간을 보장하기 위해서는 모든 라인에 대한 전압 및 전류 측정이 동시적으로 수집돼야 한다.
Petaluma는 고속, 동시 샘플링, 8채널 아날로그 입력 프런트 엔드(AFE)로, 모든 위상으로부터 동시에 그리드 데이터를 모니터링할 수 있어 그리드 관리자가 배전 자동화 신호 체인을 최적화할 수 있다.
Petaluma는 전세계 전력 그리드에 일치하는 50 Hz ~ 60 Hz 신호로 튜닝된다. 3위상의 동시 샘플링은 1 W 범위에서 수행돼 전력 소모가 낮다. 고속 샘플 레이트(채널당 250 ksps)와 16비트 정확도를 가지므로 그리드 오류 조건에 빠르게 반응할 수 있다. Petaluma는 다상 모터 제어 및 산업용 진동 감지와 같은 여러 아날로그 입력에 대한 동시 샘플링을 필요로 하는 모든 애플리케이션에 뛰어난 성능을 제공한다.
주요 장점
높은 정확도: 16비트 ADC 및 외부 전압 기준은 0.02%의 최고 가능한 정확도 및 3 ppm/°C 최대 온도 계수 제공
동시 샘플링: ±10 V 입력 신호를 받아들이는 250 ksps의 고속 동시 샘플링 아날로그 입력 채널 8개 포함
저전력: 1 W 범위의 저전력 소비
www.maximintegrated.com
