최대 12,000 rpm응용에 적합한 기어 없는 홀 멀티턴 방식
홀 멀티턴 인코더인 iC-PV는 기계식 기어 멀티턴 인코더를 대체하는 저 비용의 배터리 버퍼형 제품이다. 10 µA 의 저 전류 소비는 기존 배터리로 수 년 동안 배터리로 동작할 수 있게 한다. 절대치 싱글턴 인코더 IC인 iC-MHM 및 iC-MU와 같은 마그네틱 인코더 또는 iC-LGC와 같은 광 방식 인코더가 멀티턴 인터페이스와 결합되어, 최고 46비트의 멀티턴 분해능을 표현할 수 있다. iC-PV 와 함께 동작되는 홀 인코더 iC-MHM의 경우, 동일한 인코더 자석이 사용될 수 있다.

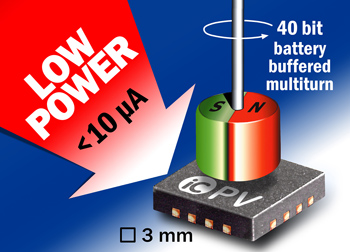

iC-PV, 3 x 3 mm QFN16 패키지 제품 사진
텍스트 및 사진 다운로드 받기: http://www.ichaus.de/iC-Haus_PV_newsrelease_kr
iC-PV는 배터리 동작 오류나 동작 전원의 저전압을 자동으로 변경한다. 따라서, 멀티턴 정보 수집은 애플리케이션의 무전력 상태일지라도(전력 오류) 모든 시간마다 확보된다. 전원이 켜진 후, iC-PV는 멀티턴 데이터를 싱글턴 iC로 연속 전송하며, 이에 따라 절대 위치를 제공한다. 싱글턴 데이터를 이용한 멀티턴 데이터의 동기화는 싱글턴 인코더 iC로 CRC 확보 전송 프로토콜을 갖추기 때문에 자동 발생한다.
iC-PV는 자체 기능 (구성 및 카운트 레지스터의 10비트 CRC 보호, 마그네틱 필드 모니터링 및 전원 전압 모니터링)을 모니터하며 멀티턴 데이터의 직렬 전송이거나 NERR 출력일 때 오류 신호를 보낸다. iC-PV는 3비트 및 병렬 데이터 출력의 8극 해상도로 싱글턴 인코더 IC의 기능을 수행할 수도 있다.
일반적인 애플리케이션은 다음과 같다:
- 기어 없는 회전 계수기
- 절대 마그네틱 멀티턴 인코더
- 마그네틱 기간 계수기
- 전기 소모 계수기
- 10 µA 소비 전류의 간단한 8극 인코더
- 최상급 캡 버퍼링을 갖춘 40비트 해상도의 디지털 제어 버튼
- iC-MU를 사용한 마그네틱 중공축 인코더
3.0 ~ 5.5 V의 전원일 때, iC-PV는 -40 ~ +125 °C의 산업용 동작 온도 범위에서 기능을 제공한다. 설정 데이터는 전원 온 이후 외장형 EEPROM에서 자동으로 가져 온다. 상세 정보는 http://www.ichaus.com/iC-PV 에서 제공된다
