BiSS/SSI- 및 멀티턴 인터페이스의  마그네틱 14비트 사인/코사인 인코더 iC

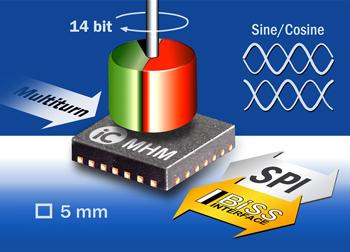

절대 홀 각도 인코더(Hall angle encoder) iC-MHM은360° (0.02° 각도 분해능)에서 14비트  회전 분해능을 가진 마그네틱 인코더이다. iC-MHM의 멀티턴 인터페이스에 연결된 멀티턴 인코더 iC인 iC-PV를 함께 사용할 경우, 싱글턴과 멀티턴을 합하여 분해능이 최고 46비트까지 표시될 수 있다. 절대 위치는 개방형 BiSS/SSI 표준 인터페이스 또는 SPI를 통해 읽을 수 있다.

RS422/LVDS 내장하고 BiSS/SSI 통신으로 최고 10 MHz까지 클럭 속도를 지원한다. 시리얼 BiSS/SSI 인터페이스 이외에, iC-MHM은 100 Ω 부하에서   1 Vss 단일 증폭으로 차동식 아날로그 사인/코사인 신호를 제공한다.

기본 기능으로, 인크리멘탈 신호(ABZ), 신호 보정을 위한 테스트 신호 또는 디지털 입력/출력에 대한 특정 기능을 지원하는 I/O 핀을 이용할 수 있다. iC-MHM의 단일 회전 분해능은 9 ~ 14 비트로 구성할 수 있으며, 멀티턴은 4 ~ 32 비트의 범위를 갖는다. 12비트의 일 회전 분해능 시, 최고80.000 rpm의 속도가 지원 된다.

안전 애플리케이션에서, 각각의 데이터 조회가 있을 때 증가된 수명 카운터로 사용될 수 있다. 카운터 값은 위치 데이터 및 추가적인 16비트 다항식 형태로 전송된다. 내부 오류 모니터 기능은 CRC 다중 회전, 동기화, 홀 센서 오류의 경우에 NERR 출력으로 나타낸다. 오류 코드는 오류 레지스터에서 이용할 수 있다.

일반적인 응용 형태는 다음과 같다:
- 사인/코사인 출력을 갖춘 고분해능 인크리멘탈 인코더
- 배터리 버퍼형 멀티턴 절대 인코더 (예: iC-PV를 이용)
- BiSS/SSI 및 SPI 출력을 갖춘 절대 인코더
- SIL-인증형 절대 인코더
-  위치 제어 시스템에 적합한 높은 정밀 모터 인코더

파워 온일 때, CRC가 설정된 구성 데이터는 외부 EEPROM에서 불러 올 수 있다. 다른 방법으로, 마이크로컨트롤러는 멀티 마스터 SPI 인터페이스를 통해 서도 iC-MHM을 초기화할 수 있다.

선택적으로 연결된 멀티턴 부품으로 사용될 수 있는 고집적 역 극성 보호 기능을 제공한다. 이 iC는 산업 동작 온도 범위 (-40 ~ +125°C)에서 사용 되도록  설계되었다.

상세 정보는 http://www.ichaus.com/product/ic-mhm 에서 제공된다.
