NXP 반도체는 통합 ESD 보호를 제공하는 고속 MIPI D-PHY 및 HDMI 인터페이스용 CMF(Common Mode Filter: 공통모드필터) 신규 제품군을 출시했다.

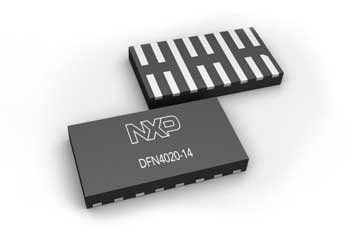

새로운 PCMF2DFN1(2개 차동 라인 페어(pair) 용)과 PCMF3DFN1(3개 라인 페어용)은 높은 수준의 공통모드(Common Mode) 억압 대역폭은 물론, 강력한 시스템 레벨 ESD 보호를 제공한다. 이로써 현재 시장에 출시된 모든 기타 실리콘이나 세라믹 기반 솔루션의 성능을 능가한다. PCMF 제품군은 업계 표준 풋프린트(footprint)를 사용한 최대 높이 0.5 mm의 작고 얇은 DFN 패키지로 출시돼 최근 스마트폰, 태블릿, 기타 휴대용 기기의 컴팩트한 디자인을 할 수 있다.
PCMF 시리즈는 300 MHz ~ 8 GHz 밴드에서 12 dB 이상의 일반 CMR(CommonMode Rejection: 공통모드 제거)을 제공한다. PCMF2DFN1과 PCMF 3DFN1은 약 GSM 900 스펙트럼에서 20 dB 이상의 일반 CMR에 덧붙여 와이파이 4.9 ~ 5.8 GHz 주파수에서 18 dB 이상의 일반 CMR을 제공하는 유일한 기기이다.
PCMF 시리즈는 간단한 ‘OOTB(out-of-the-box)’ 디자인으로 시장 출시 시간 단축에 기여한다. PCMF 시리즈는 광대역폭을 지원하여 제조업체가 더는 적절한 솔루션을 찾기 위해 다양한 협대역 필터를 시도하는 데 시간을 소비하지 않아도 된다. 또한 모든 일반적인 데이터 전송 속도와 고조파를 커버하는 등 CMR에 업계 최고의 대역폭을 제공한다.
한편 2 GHz 이상을 커버하는 차동 패스밴드(pass-band)로 PCMF 시리즈는 최대 초당 1.5 Gbit까지 모든 MIPI D-PHY 데이터 전송 속도를 지원하며 초당 3.4 Gbit로 HDMI 아이 다이어그램(eye diagram) 요건도 통과한다. 이는 캉(Caen)에 있는 독립 공인시험센터(Authorized Testing Center)에 의해 검증됐다.
