리니어는 액티브 클램프 리셋기능을 갖춘 동기식 포워드 컨버터에 최적으로 사용할 수 있는 1차측 전류모드 PWM 컨트롤러(제품명: LT3753)를 출시했다. LT3753은 8.5 V~ 100 V의 입력 전압 범위에서 동작하고 최고 95% 효율을 제공할 뿐만 아니라 최대 400 W의 전력 레벨을 겨냥하고 있다.

프로그램이 가능한 볼트-초(Volt-second) 클램프(clamp)는 포화(saturation)를 방지하고 MOSFET을 보호할 수 있는 트랜스포머 리셋에 대한 보호장치를 제공한다. 이 기능은 트랜스포머 및 MOSFET 최적화를 허용하며 솔루션 크기를 감소시키는 결과를 제공한다. 이 디바이스의 출력 전압은 옵토커플러를 사용하지 않을 경우, ±5% 수준이다.

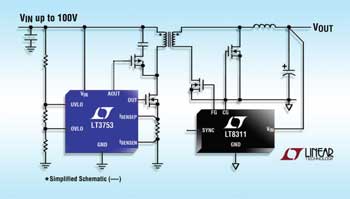

옵토커플러를 사용 시에는 ±1.5% 레귤레이션을 실현할 수 있다. LT3753은 동기식 정류 타이밍을 위해 펄스 트랜스포머를 통해 제어 신호를 2차측 MOSFET 드라이버에 보낸다. 이 제품은(좁은 입력 전압 범위에서 동작할 때) 자가 구동식 애플리케이션으로도 사용될 수도 있다. 이때 2차측 MOSFET은 전력 트랜스포머 펄스로 제어된다.

또한 LT3753은 특히 더 높은 출력 전압 애플리케이션에서 요구되는 비동기식 설계에서 사용될 수 있다. 이 제품은 볼트-초 클램프가 컨버터의 듀티 싸이클 이상에서 설정 시, 1차 스위치 리셋 전압을 제한하고 부하 과도상태 동안 트랜스포머 포화를 보호하기 위한 듀티 싸이클 가드레일을 제공한다.

볼트-초 클램프는 옵토 경로가 개방되어 고장나거나 대안으로 無옵토 애플리케이션에서 VOUT를 정의할 경우 최대 VOUT도 제한한다. 비 절연형의 높은 스텝다운 비율의 애플리케이션의 경우, LT3753은 전압 오류 증폭기를 포함하고 있으며 매우 간단한 비절연형 완전히 조절된 동기식 포워드 컨버터의 특징을 제공한다.

한편 LT3753은 고전압 스페이스를 위해 제거되는 여러 핀을 갖춘 TSSOP-38 패키지로 이용할 수 있다. LT3753 E 및 I 등급 버전은 -40 °C ~ 125 °C 접합 온도 범위에서 동작한다. LT3753 H 등급은 -40 °C ~ 150 °C 동작 접합 온도 범위에서 MP 등급은 -55 °C ~ 150 °C 동작 접합 온도에서 동작을 보증한다.
