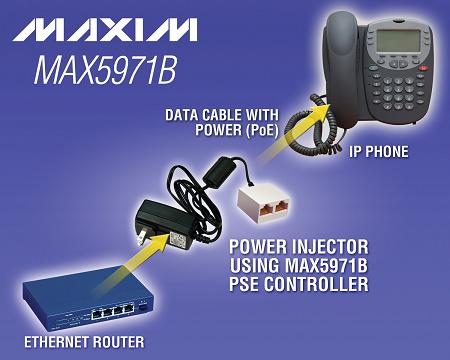

Maxim Integrated Products(www.maxim-ic.com)는 IEEE® 802.3af/at 준수, 고전력 PoE+ (power-over-Ethernet) 애플리케이션을 위한 단일 포트 PSE (power-sourcing equipment) 컨트롤러 MAX5971B를 출시했다. 이 소자는 0.5Ω 전력 MOSFET, 감지 저항 및 전류 모니터를 통합하고 있어 보통 8개 미만의 외부 부품을 필요로 하는 애플리케이션 회로인 PSE 시스템에서 공간과 비용을 절감한다. 이 밖에 MAX5971B는 9비트 ADC 및 I2C 인터페이스를 제공하므로 전력 관리 및 전력 예산을 향상시킨다. PoE+ PD(powered device)에 포트 당 최대 40W를 공급할 수 있는 MAX5971B는 IP 폰, IP 카메라, 무선 LAN 액세스 포인트 및 비디오 감시 카메라에 적합하다.
이 PSE 컨트롤러는 IEEE 802.3af 및 IEEE 802.3at 표준을 완벽하게 준수한다. 소자는 32V ~ 60V에서 동작하고 IEEE 802.3af/at 준수 PD 탐지, 분류 및 DC/AC 부하 분리 검출을 제공한다. 고전력 PD의 검출 및 분류를 위한 클래스 5 및 2이벤트 분류를 지원한다. MAX5971B는 또한 탐지 방식으로 높은 커패시턴스를 사용하는 예전 (비규격) PD를 검출할 수 있다.
소자는 I2C 호환, 2-wire 직렬 인터페이스를 통해 소프트웨어로 완벽한 구성이 가능하다. MAX5971B는 시스템 마이크로컨트롤러(MAXQ2000 등)로 제어할 수 있으며 호스트 마이크로컨트롤러나 소프트웨어의 필요 없이 자동으로 동작하도록 구성할 수 있다. 또는 수동 모드나 반자동 모드로 동작하도록 구성할 수 있어 필드 디버그 및 진단 기능뿐 아니라 설계 유연성을 제공한다.
그 밖에 입력 저전압 차단 (UVLO) 검출, 입력 과전압 검출, LED 상태 표시, 과열 보호 및 시동 시 출력 전압 슬루율 제한 기능이 제공된다. 생산 샘플 및 EV 킷을 이용할 수 있다. MAX5971B는 28핀 TQFN 패키지로 제공되며 -40°C ~ +85°C의 넓은 온도 범위에서 동작한다.
