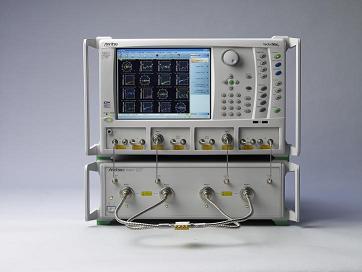

안리쓰(www.anritsu.com)는 자사의 MN469xB VectorStar 4포트 테스트 셋트의 로우엔드 주파수 범위를 확장시켰다고 발표했다. 이로써, 계측 장비는 최초의 마이크로파 멀티포트 VNA(Vector Network Analyzer) 솔루션이 70kHz까지 주파수를 하강시켜 측정할 수 있게 한다. MN469xB 시리즈는 DC 커버리지와 VNA의 폭넓은 동적 범위 시간 도메인 성능을 결합하여, 디지털 엔지니어가 수동 고속 밸런스 전송 라인에서 신호 무결성 측정과 Gbit 설계를 최적화할 수 있는 연결을 수행할 수 있도록 이상적인 테스트 셋트를 실현시켜 준다.

MN469xB 시리즈는 두 가지의 모델로 이용할 수 있다. MN4694B는 최대 40 GHz까지 , MN4697Ba는 최대 70 GHz의 주파수 범위를 갖는다. 두 제품 모두 능동 측정 애플리케이션을 위해 바이어스 티(Bias Tee)를 포함한다. 대체 솔루션 보다 12dB 더 폭넓은 동적 범위로 생성되는 업계 최고 정확도와 30 us/point의 최고 수준의 측정 속도를 통해 MN469xB시리즈는 R&D와 측정 환경 모두에 적합하다.

VectorStar 멀티포트 솔루션은 베이스 VNA로 구동되는 외부 테스트 셋트를 사용하는 4포트 성능을 제공한다. 이 같은 유연성은 제 기능을 발휘 못하는 2포트 측정을 위한 테스트 셋트 또는 다중 VNA 사용을 위한 테스트 셋트를 제거할 수 있게 한다. 4포트 아키텍처는 단일 종단형 디바이스, 밸런스 수동 디바이스, 밸런스 선형 능동 디바이스에 이상적이다.

베이스 VectorStar 소개
MN469xB는 VectorStar 의 고유 장점이 멀티포트 애플리케이션에 실현된다. MS4640A 는 70 kHz ~ 70 GHz 범위에 해당하는 최고 수준의 2포트 주파수 범위, 67 GHz 일 때 103 dB 의 동적 범위, 20 us/point 측정 속도를 실현시켜 RF, 마이크로파, 밀리미터 웨이브 디바이스에서 S파라미터 측정을 위한 새로운 성능의 벤치마크를 수립했다. 70 GHz일 때 VectorStar의 100 dB 동적 범위는 마이크로파 VNA에서 이전에 결코 볼 수 없었던 정확도를 생성한다.

폭넓은 동적 범위가 추가되어 MS4640A의 우수한 리시버 압축 레벨이 실현되었다. 이 제품은 70 GHz일 때 +10 dBm 0.1 dB 압축 레벨을 갖춘 리시버를 갖는다. 70 kHz ~ 40 GHz 혹은 70 GHz 보정을 위한 Precision AutoCal으로, 42 dB의 거주 방향성은 70 GHz 일 때 달성될 수 있으며, 20 GHz일 때 최대 50 dB가 달성될 수 있다. 이 같은 유형의 성능을 통해 디바이스들은 더욱 확실하게 엄격해진 규격을 준수할 수 있게 한다.

20 us/point의 실제 측정 속도는 기존 VNA에서 일반적으로 발견되는 제약사항 없이 달성된다. 이 같은 성능을 통해 MS4640A는 다양한 물리적, 환경적 조건, 구동 레벨 또는 주파수 범위에서 최적의 디바이스 특성을 위한 필수적인 데이터를 얻을 수 있다.
