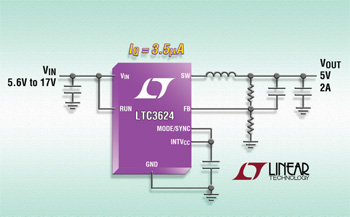

리니어는 고효율의 17 V 입력이 가능한 동기식 벅 레귤레이터(제품명: LTC3624)를 출시했다. 이 제품은 0.6 V까지 낮은 출력 전압으로 설정할 수 있으며 최고 2 A의 연속 출력 전류를 제공한다.
동기식 정류는 최대 95%의 높은 효율을 제공하고 버스트 모드(Burst Mode) 동작은 무부하 대기 전류가 3.5 μA에 불과하다. LTC3624는 1 MHz 고정 스위칭 주파수로 동작되며 LTC3624-2는 2.25 MHz 고정 스위칭 주파수로 동작된다. 고정주파수와 전류 모드 아키텍처는 스위칭 잡음을 최소화하면서 매우 빠른 라인과 부하 과도 응답을 제공한다.
LTC3624/-2는 2.7 V ~ 17 V의 입력 전압 범위에서 동작해 단일 셀이나 다중 셀 리튬이온 스택 입력뿐만 아니라 12 V 중간 버스 구동식 시스템에도 적합하다. 3 mm x 3 mm DFN 패키지, 높은 스위칭 주파수, 소형의 저가형 커패시터 및 인덕터의 조합은 매우 컴팩트한 솔루션 풋프린트를 보장한다.
이 제품은 LTC3624/-2의 60 ns 최소 온-타임을 통해 펄스 스킵 동작 없이 2.25 MHz 스위칭 주파수(LTC3624-2)로 16 V 입력에서 2.5 V로 스텝다운할 수 있다. 이 제품의 3.5 μA 대기 전류는 최대 배터리 동작 시간을 요구하는 올웨이즈-온 애플리케이션에 적합하다. LTC3624/-2는 가능한 최저 잡음을 요구하는 애플리케이션의 경우, 펄스 스킵 모드 또는 강제 연속 모드로 동작할 수 있도록 설정할 수 있어 잡음과 잠재적인 RF 간섭을 줄인다. 또한 추가로 파워 굿 전압 모니터, 내부 보정, 열 보호 기능이 포함된다.
한편 LTC3624EDD와 LTC3624EDD-2는 3 mm x 3 mm DFN-8 패키지에서 이용할 수 있으며 산업용 등급 버전인 LTC3624IDD와 LTC3624IDD-2는 -40 °C ~ 125 °C 동작 접합 온도 범위에서 동작할 수 있다.
