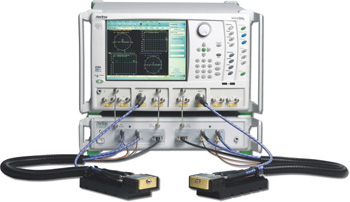

안리쓰는 VectorStar™ ME7838D 광대역 시스템을 출시했다. 이 제품은 동축 테스트 포트를 사용해 하나의 스윕(sweep)에서 70 kHz ~ 145 GHz에 해당하는 높은 수준의 주파수 도달 범위를 제공한다.
VectorStar ME7838D는 설계 엔지니어가 77 GHz 자동차 레이더와 E 밴드 무선 통신, 94 GHz 원격 감지 및 공항 레이더뿐만 아니라 110 GHz 이상의 새로운 애플리케이션을 측정할 수 있다.
또한 한 번의 스윕으로 RF, 마이크로파, 및 밀리미터파(mm-wave) 도파관 대역을 높은 정확도로 동시에 측정할 수 있고 DC에서 145 GHz에 이르는 스윕을 수행할 수 있어 엔지니어가 설계 반복성을 줄일 수 있다. 145 GHz에서 광대역 동작을 위한 핵심 구현요소는 안리쓰가 개발한 MA25300A NLTL(Non-Linear Transmission Line) 모듈이다. 이 모듈은 기존 안리쓰의 NLTL 모듈의 주파수 범위를 확장하고 기본적인 VectorStar ME7838 시스템과 호환된다. 따라서 ME7838E 110 GHz 시스템과 ME7838A 110/125 GHz 시스템과 같은 모든 버전의 ME7838 시리즈는 ME7838D 145 GHz 성능으로 업그레이드할 수 있다.
특히 안리쓰는 VectorStar ME7838D 광대역 시스템의 사용을 위해 혁신적인 0.8 mm 테스트 포트 커넥터도 설계했다. 0.8 mm 커넥터는 최첨단 네트워크 분석 및 110 GHz 이상의 시스템에서 사용할 수 있다.
VectorStar ME7838D 광대역 시스템의 동적 범위는 10 MHz에서 120 dB, 67 GHz에서 110 dB, 110 GHz 에서 109 dB, 145 GHz에서 94 dB이다. 안정도는 24시간 동안 0.1 dB이며 처리량 증대 및 테스트 비용 절감을 위해 더 적은 보정을 수행한다. 10 kHz IFBW에서 401 포인트를 위해 VectorStar ME7838D의 측정 속도인 110 ms를 이용하면 처리량이 더욱 향상된다.
