- 매우 낮은 순전압과 높은 전류 밀도를 가장 얇은 패키지에 제공
- 스마트폰과 태블릿 충전기를 위한 최적의 선택

NXP 반도체(NASDAQ: NXPI)는 최초의 10A, 45V 쇼트키 배리어 정류기PMEG45U10EPD와 PMEG45A10EPD를 새로운 CFP15 (SOT1289) 패키지에 출시한다고 밝혔다.

4.3 mm x 5.8 mm 크기의 초소형 새로운 클립플랫파워 패키지(최대평균순방향 전류15 A)는 현재 시판중인 핀호환되는 PowerDI5 와 SMPC (TO-277A) 정류기 패키지보다 얇다. 높은 전기적 성능을 소형화한 PMEG45U10EPD와 PMEG45A10EPD는 차세대 스마트폰과 태블릿용 충전기에 최적이다. 이 제품은 스위치모드전원공급장치(SMPS)/DC-DC컨버터, 극성보호, 고속 스위칭에 사용 가능하다.

10A 쇼트키 정류기는 10A 순방향 전압과 접합온도 85도에서350mV의 낮은 순방향전압강하로 빠른 충전에 필요한 향상된 효율과 고출력을 제공한다. 높은 최대순간전류용량과 45V 이상 보장된 역전압으로 이 제품은 5V출력전압에 최대 15W 충전기까지의 안전요구사항을 충족시킨다. PMEG45A10EPD는 낮은 VF 와 IR 에 최적화되었으며, 정전용량을 단지1V에 900pF(typ.) 승압한다. PMEG45U10EPD는 낮은 VF에 최적화되었으며 정전용량 정격은1V 에1200pF(typ.)이다.

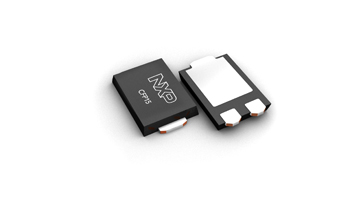

CFP15패키지 디자인은 고체클립과 노출된 방열판이 있어 패키지의 열저항을 줄이고, 주변으로의 열전달에 최적화되어 더 작고 얇은 충전기 디자인을 가능하게 한다. 패키지 앞면의 도선은 주석도금되어 100% 납땜가능하며 육안검사가 가능하다.

NXP 다이오드 제품 마케팅 매니저인 울프강 빈드케(Wolfgang Bindke)는 "우리NXP는 새로운 CFP15 제품으로 더 얇은 대안을 제시함으로써 고성능 소형 쇼트키 정류기 시장을 더 풍요롭게 했다"며, "2014년과 2015년에 걸쳐 우리는 최대 60V 15A까지 쇼트키 정류기 포트폴리오를 확장할 것이다. 전원 어댑터 제조자 뿐만 아니라 자동차 부품업체들도 더 작고 더 효율적인 모듈을 기대하고 있다”고 밝혔다.

출시 시기

신제품 45V, 10A CFP15 패키지의 쇼트키 정류기 PMEG45U10EPD와 PMEG45A10EPD는 양산체제로 즉시 공급 가능하다.

관련 링크

• NXP의 45 V, 10 A 극저VF 메가 쇼트키 배리어 정류기 PMEG45U10EPD: http://www.nxp.com/pip/PMEG45U10EPD.html
• NXP’s 45 V, 10 A 저VF 메가 쇼트키 베리어 정류기 PMEG45A10EPD: http://www.nxp.com/pip/PMEG45A10EPD.html
• CFP15 (SOT1289) 패키지 정보: http://www.nxp.com/packages/SOT1289.html
