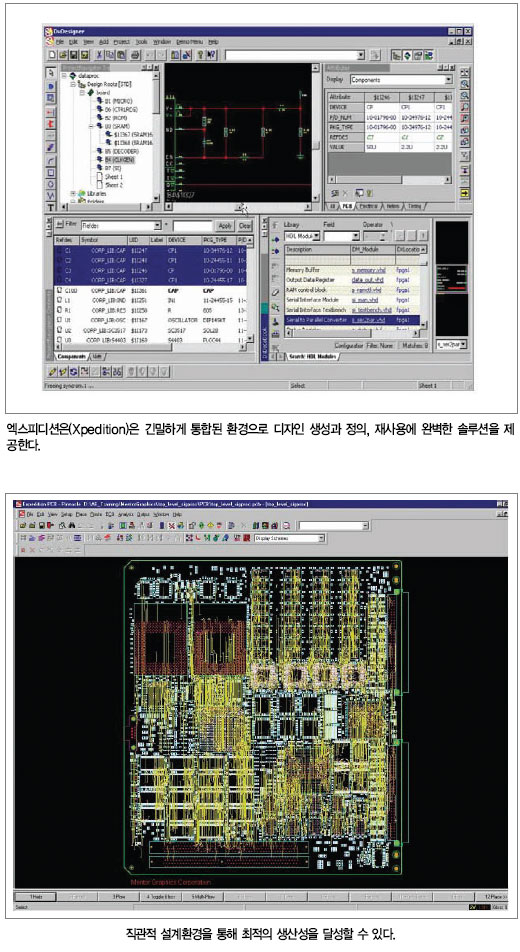

오늘날 설계의 복잡성 증가와 개발 팀의 구성 변화 등으로 시스템 엔지니어는 많은 문제를 겪고 있다. 멘토는 지난달 직관적 설계환경을 통해 사용자가 전문가 수준으로 최적의 생산성을 달성할 수 있는 엑스피디션(Xpedition) PCB 레이아웃을 출시했다.



새로운 엑스피디션 플랫폼은 까다로운 디자인 개발 작업을 크게 간소화하고 개발 속도를 앞당겨준다. 또한 직관적인 설계 환경을 설계자 주도적인 자동화와 결합해 글로벌 팀 기반의 조직 설계자들이 변화하는 역할에 효율적으로 대응할 수 있도록 지원한다. 따라서 사용자들은 전문가 수준의 작업을 통해 최적의 생산성을 달성할 수 있어 제품 개발 주기를 단축하고 설계 재작업을 최소화하며 제품 품질을 향상할 수 있다. 멘토의 헨리 파츠(Henry Potts) 시스템 설계 부문 총괄 사장은 “엑스피디션 플랫폼은 진보된 레이아웃 솔루션으로 쉽고 빠르게 적용할 수 있다”며 “고객은 개발 단계부터 피드백을 통해 쉽게 도입할 수 있을 뿐만 아니라 설계 재작업 최소화 및 제품 개발 주기 단축으로 제품 품질을 향상할 수 있다”고 말했다.



엑스피디션 PCB 레이아웃의 주요 특징 및 이점

계획 및 배치의 간소화
- 업계 최초로 엔지니어링 기반의 계층적 부품 그룹화 방법을 이용한 간소화된 배치 기능
- 그룹이나 개별 부품 또는 설계 영역들에 대한 사용자에 의해 관리되는 네트라인(netline) 시각화 기능
- 중요 부품과 배선 그룹 데이터를 조직, 수정 및 보호하기 위한 회로 관리 기능

배선의 가속화
- 스케치 라우터는 사용자가 트레이스 위치와 배선 스타일은 물론, 비아 패턴의 선택까지도 통제할 수 있고 품질은 거의 매뉴얼 배선 수준으로 대개는 클린업 작업이 필요 없다.
- 간소화된 시각화 및 설계 룰 위배 사항의 수정 기능

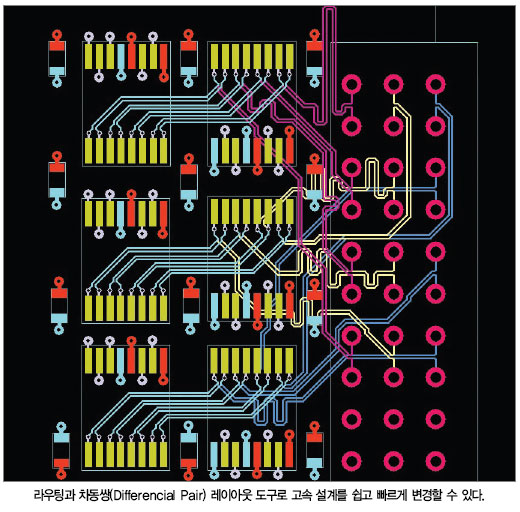

- 자동 위상 정합(Phase Matching), 대칭적 패드 엔트리 및 커브 트레이스를 포함하는 차동쌍(Differencial Pair)의 효율적인 고품질 배선 및 튜닝 기능
- 배선 연결과 경로상의 장애물들에 대한 개선된 시각화

진정한 3 D 설계
- 2 D와 3 D 상에서 동일한 선택과 계획, 배치 기능을 사용하는 완전한 통합 환경 제공
- 업계 최초로 부품과 인클로저의 정확한 3 D 파라메트릭 모델을 이용한 실사적 시각화로 ECAD/MCAD의 반복 작업 감소
- 모델을 손쉽게 임포트 및 정렬하거나 템플릿을 이용해 작성할 수 있는 툴을 포함하는 400만개 이상의 벤더 부품 라이브러리
- 3 D 설계 제약사항 및 실시간 DRC 사항을 배치 프로세스에 대해 정의할 수 있도록 지원
- 기계적 인클로저의 맥락 내에서 다수의 보드를 임포트 및 시각화



직관적이고 효율적인 설계 환경
- 손쉬운 액세스와 사용성을 위해 재설계된 그래픽 사용자 인터페이스
- 가장 많이 사용하는 기능에 집중하기 위한 개인화를 포함해 환경을 쉽게 배우고 유지할 수 있는 설계 보조 기능들
- 엔지니어링 의도를 포착하고 중요 데이터의 액세스를 손쉽게 해주기 위한 개선된 부품 및 네트 관리

첨단 자동 레이아웃 기술

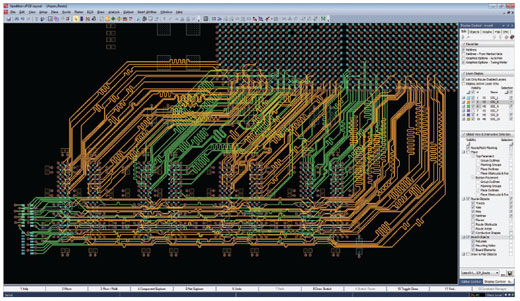

새로운 ‘엑스피디션 플로우’의 첫 단계로 발표된 ‘엑스피디션 PCB 레이아웃 플랫폼’은 성능 향상 및 재사용을 위한 배치 계획과 복잡한 고밀도 토폴로지의 효율적인 배선, 전기적 기계적 최적화와 같이 시스템 디자이너들이 당면한 주요 해결과제를 다룬다. 이 플랫폼의 스케치 라우터™(Sketch Router™)는 매뉴얼(수작업) 배선 품질의 결과를 단축된 시간 내에 제공해 자동보조 배선 프로세스에 대한 폭넓은 대화형 제어 능력을 디자이너에게 제공한다. 또한 사용하기 쉽고 생산성이 높은 설계 환경으로 자동화된 부품 계획 및 배치와 자동 보조 대화식 배선 기능, 3D 설계 개발 기능을 제공하며 복잡한 PCB 레이아웃 설계에 비교적 익숙하지 못한 개인이나 팀조차도 이를 이용할 수 있다.  ES
