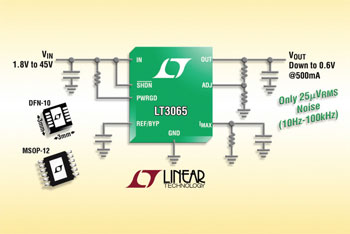

리니어는 프로그램 가능한 전류 제한과 파워 굿 플래그를 제공하는 고전압, 저잡음, 로우 드롭아웃 전압 리니어 레귤레이터(제품명: LT3065)를 출시했다. 이 디바이스는 전체 부하에서 300 mV 드롭아웃 전압으로 최고 500 mA 출력 전류를 제공한다.
이 제품은 폭넓은 1.8 V ~ 45 V 입력 전압의 특징을 제공하며 출력 전압은 0.6 V ~ 40 V 범위에서 조절 가능하다. 단일 REF/BYP 핀 커패시터는 10 Hz ~ 100 kHz 대역폭에 대해 25 μ VRMS에 불과한 낮은 잡음 동작을 제공하며, 소프트 스타트 기능을 지원한다. 특히 출력 전압 톨러런스는 전체 라인와 부하, 온도조건에서 ±2% 로 매우 정확하다.
LT3065는 매우 작고 저가형의 3.3 μ F 세라믹 출력 커패시터로 동작하며 안정성 및 과도 응답을 최적화시킨다. LT3065 PWRGD 플래그는 출력 조절을 표시한다. 하나의 저항은 외부 정밀 전류 제한 기능(온도에서 ±10%)을 프로그램한다. 또한 이 디바이스의 내부 보호회로는 역 배터리 보호기능과 역 출력 보호, 역 전류 보호, 폴드백 기능의 전류 제한 기능, 열 제한 기능을 포함한다.
이 디바이스의 폭넓은 입력 및 출력 전압 범위, 빠른 과도 응답, 55 μ A(동작) 및 1 μ A 미만(셧다운 시)의 낮은 대기 전류는 산업용 파워 서플라이, 항공전자 파워 서플라이, 자동차 파워 서플라이, 배터리 구동식 시스템 및 최적의 동작시간을 요구하는 계측기, 더욱 광범위한 보호 기능을 요구하는 고신뢰성 파워 서플라이에 뛰어난 선택사항이 될 수 있다. 한편 LT3065는 컴팩트한 풋프린트로 열 성능이 강화된 10핀 3 mm x 3 mm DFN 및 12핀 MSOP 패키지로 이용할 수 있다. E 및 I 등급의 버전은 -40 °C ~ +125 °C의 동작 접합 온도로 바로 이용할 수 있다. H 등급은 -40 °C ~ +150 °C 온도로 정격됐으며 MP 등급은 -55 ~ +150 °C 에서 규격화됐다.
