2mm x 2mm DFN 패키지로 제공

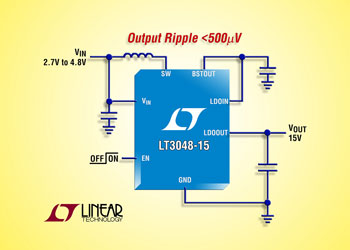

리니어 테크놀로지 코리아(대표 홍사곽)는 저잡음, 낮은 리플의 15V 바이어스 전원을 제공하는 고집적 LDO 출력의 스텝업 DC/DC 컨버터(제품명: LT3048)를 출시했다고 밝혔다.
LT3048-15는 출력 리플, 500µVPK-PK 미만의 잡음, 0.1% 로드 레규레이션 및 15V에서 최고 40mA 연속 출력 전류를 제공한다. 이 디바이스는 2.7V ~ 4.8V의 입력 전압 범위에서 동작하여, 단일 셀 리튬이온 배터리 혹은 3.3V 로직 레일에 적합하다. 2.2MHz 의 고정 스위칭 주파수는 소형 외부 부품을 사용할 수 있게 한다. LT3048-15는 2mm x 2mm DFN 패키지에 통합형 쇼트키 다이오드가 결합되어, 저잡음 바이어스 애플리케이션을 위해 간단하면서 컴팩트한 솔루션 풋프린트를 제공한다.
LT3048-15에 내장된 고효율 스위치 및 2.2MHz 정주파수 동작은 LDO에 낮은 리플 출력을 제공하며, 15V 출력에서 500 µVPK-PK 미만의 초저 출력 리플을 제공한다. 이 제품의 전류 모드 제어는 복잡한 외부 보정을 하지 않아도 고속 과도 응답을 실현시킨다. 시스템 신뢰성을 더욱 향상시키기 위해, LT3048-15는 단락회로 및 열 보호 기능 이외에 셧다운시 부하측 차단 기능도 제공한다.
LT3048EDC-15는 2mm x 2mm DFN-8 패키지에서 이용할 수 있으며, 1,000개 수량 기준으로 개당 1.65달러로 책정되어 있다. 산업용 온도(-40°C ~ 125°C) 버전인 LT3048IDC-15는 1,000개 수량 기준으로 개당 1.82달러로 책정되어 있다. 모든 버전은 지금 바로 이용할 수 있다. 상세 정보는 www.linear.com/product/LT3048에서 참조할 수 있다.
제품특징: LT3048-15
• 단일 셀 리튬이온 배터리에서 저잡음 바이어스 전압 생성
• 출력 전류: 최고 40mA
• 낮은 출력 리플 & 잡음: <500μVP-P
• 부스트 레귤레이터
• 2.2MHz 동작
• 300mA 파워 스위치
• 쇼트키 다이오드 내장
• 낮은 드롭아웃 리니어 레귤레이터
• 저잡음: <120μVRMS (10Hz ~ 100kHz)
• 0.1% 로드 레귤레이션
• 단락회로 & 열 보호 기능
• 셧다운시 부하측 차단
• 2mm × 2mm DFN 패키지로 공급
