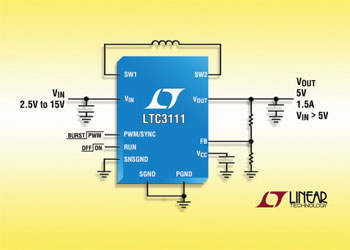

리니어는 단일 또는 다중 셀 배터리를 포함한 다양한 전원입력에서 최대 1.5 A 출력 전류를 제공하는 동기식 벅 부스트 컨버터(제품명: LTC3111)를 출시했다.
이 디바이스의 2.5 V ~ 15 V에 해당되는 입/출력 전압 범위는 입력전압이 출력전압보다 높거나 낮거나 혹은 같은 경우에 조절된 출력을 제공한다. LTC3111에 통합된 저잡음 벅부스트 토폴로지는 벅 모드와 부스트 모드 사이에서 연속적이고 지터없는 변환을 제공한다. 또한 다양한 입력 전원에서 저잡음의 일정한 출력 전압을 유지해야 하는 RF 및 기타 잡음에 민감한 애플리케이션에 적합하다.
LTC3111의 디폴트 800 kHz 스위칭 주파수는 외부 600 KHz ~ 1.5 MHz 클록으로 동기화할 수 있으며, 3세대 벅부스트 PWM 회로는 저잡음 및 고효율을 보장하면서 외부 부품 크기를 최소화한다. 특히 작은 외부 부품과 3 mm x 4 mm DFN 또는 MSOP-16E 패키지가 통합되어 컴팩트한 솔루션 풋프린트를 제공한다.
LTC3111은 낮은 RDS(ON) N채널 MOSFET 4개가 내장됐으며 단일 인덕터를 사용해 최고 95%까지의 효율을 제공한다. 사용자 선택이 가능한 버스트 모드 동작은 대기전류를 49 μA수준으로 낮춰, 경부하 효율을 향상하고 배터리 동작 시간을 더욱 확장시킨다. 버스트 모드 동작은 잡음에 민감한 애플리케이션의 경우, 디스에이블될 수 있다.
다른 기능으로는 소프트스타트, 과전압 보호, 단락 회로 보호, 열 셧다운 및 출력 차단 기능이 있다. 한편 LTC3111EDE는 14핀 3 mm x 4 mm DFN 패키지로, LTC3111EMSE는 열 성능이 강화된 16핀 MSOP 패키지로 공급된다.
또한 산업용 등급 버전인 LTC3111IDE 및 LTC3111IMSE는 -40 °C ~ 125 °C의 동작 접합 온도에서 동작하며, 고온 등급 버전인 LTC3111HDE 및 LTC3111HMSE는 -40 °C ~ 150 °C의 동작 접합 온도 범위에서 동작할 수 있다. 마지막으로 고신뢰성 등급 버전 제품인 LTC3111MPDE 및 LTC3111MPMSE는 -55 °C ~ 150 °C 동작 접합 온도 범위에서 동작이 보증된다.
www.linear.com
