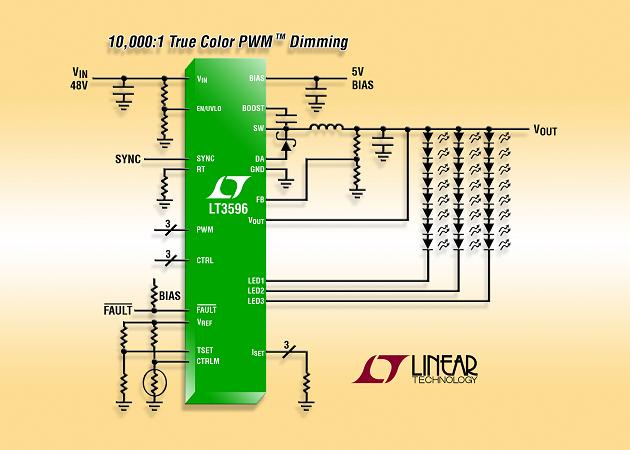

리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 30개 이상의 LED 용 정전류 LED 드라이버로 작동하는 60V, 1MHz 스텝다운 DC/DC컨버터 LT3596 를 출시했다고 밝혔다. 48V 입력에서부터 LT3596은 최대 3개의 LED 스트링(각각은 직렬로 최대 10개의 100mA LED로 구성)을 구동할 수 있으며, 90% 이상의 효율을 제공한다.

  LT3596의 다중채널 기능은 산업 및 의료용 디스플레이와 더불어 LED 빌보드에 이상적이며, 입력 범위가 6V~60V이므로 자동차 및 산업용 애플리케이션에 적합하다.
LT3596은 10,000:1의 높은 디밍 비율을 제공하는 트루 컬러 PWM™ 디밍과 일정한 디스플레이 밝기를 유지하는 +1.5%의 LED 전류 매칭이 특징이다. 200kHz~1MHz까지 프로그래밍이 가능한 고정 주파수 작동과 전류 모드 아키텍처는 광범위한 공급 및 출력 전압에서 안정적인 동작을 보장하며, 외부 부품의 크기를 최소화한다. 뿐만 아니라, 스위칭 주파수는 외부 클럭과 동기화가 가능하다. LT3956는 열성능이 강화된 5mm x 8mm의 QFN패키지로 제공되어 LED 백라이트 애플리케이션을 위한 매우 컴팩트한 솔루션 풋프린트를 제공한다.

LT3596 은 스텝다운 정전류 소스를 제공하기 위해 800mA, 60V의 단일 내장형 스위치를 사용한다. 내장형 벅 컨버터는 최대 효율을 위해 필요한 LED 전압보다 좀 더 높은 출력 전압을 조절하는 적응형(adaptive) 피드백 루프를 사용한다. 만약 어떤 LED 스트링이 개방되거나 단락되면, 디바이스는 다른 스트링을 조절하고 FAULT 핀에 신호를 보내게 된다.

이 밖에도 접합온도 및/또는 LED 온도에 기반한 LED 전류 디레이팅(감세) 기능과 셧다운 시 LED 차단 기능도 제공된다. LT3596EUHG는 39핀 5mm x 8mm QFN 패키지로 제공되며, 제품 가격은 1천 개 기준으로 개당 3.65 달러에서 시작한다. 산업용 등급 버전인 LT3596IUHG는 -40°C ~ 125°C의 동작 접합 온도에서 구동되도록 테스트를 거쳐 성능이 보장되며, 가격은 1천 개 기준으로 개당 4.29달러에서 시작한다. 모든 버전의 제품은 현재 바로 구매가 가능하다.

제품 특징
• 빠른 NPN 전류 소스로 채널당 최대 10개의 100mA LED를 구동하는 300mA 벅 레귤레이터
• 빠른 전류 소스<1us 펄스폭(100Hz에서 10,000:1 트루 컬러 PWM™ 디밍)
• 셧다운 시 LED 차단
• 효율 증가를 위한 적응형 VOUT
• 입력 전압 범위: 6V~60V
• + 1.5% 정확한 LED 전류 매칭
• 외부 저항으로 각 채널에 대한 LED 전류 설정
• 외장 보상 장치 불필요
• 프로그래밍 가능한 스위칭 주파수 (200kHz~1MH)
• 외부 클럭과 동기화 가능
• 개방 및 단락 LED 감지 및 보고
• 프로그래밍 가능한 LED 써멀 디레이팅 및 보고
• 프로그래밍 가능한 온도 보호 기능
• 0.6mm의 고전압 핀 간격을 제공하는 열 성능 강화 5 × 8mm2 QFN 패키지
