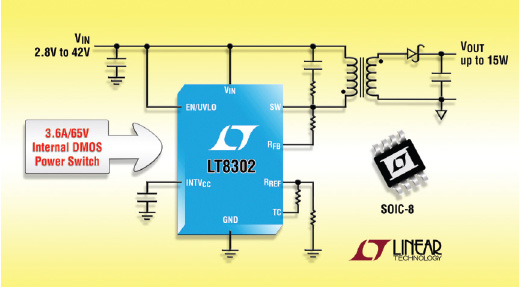

리니어는 절연형 DC/DC 컨버터의 설계를 매우 단순화시키는 모놀리식 플라이백 레귤레이터(제품명: LT8302)를 출시했다. 이 부품은 1차 측 플라이백 파형에서 절연형 출력 전압을 직접 샘플링해 레귤레이션을 위한 옵토 아이솔레이터나 3차 권선(third winding)이 필요 없다. LT8302는 2.8 V ~ 42 V 입력 전압에서 동작하며, 3.6 A/65 A 전력 스위치를 탑재해 최고 15 W의 출력 전력을 제공함으로써 산업과 의료, 데이터콤, 군사, 자동차 등 다양한 범위의 애플리케이션에 적합하다.
LT8302는 가변 주파수 전류 모드 제어 스위칭 방식으로 전체 라인과 부하, 온도 범위에서 +/-5% typ의 레귤레이션을 제공하는 바운더리 모드(Boundary mode)로 동작한다. 바운더리 모드는 동급의 연속 전도 모드 설계와 비교해 더 작은 트랜스포머를 사용할 수 있다. 출력 전압은 2개의 외부 레지스터와 트랜스포머 권선비(turns ratio)로 쉽게 설정된다. 데이터 시트에서 확인 가능한 다양한 표준 트랜스포머는 수많은 애플리케이션에 쉽게 적용될 수 있다. 고집적도와 낮은 리플 Burst Mode짋 동작 특징은 절연형 전력 제공을 위해 부품 수가 적은 고효율 애플리케이션을 간단히 사용할 수 있다. 추가적인 기능에는 출력 단락회로 보호 기능, 출력 전압이 레귤레이션되는 조건에서 380 μA 무부하 대기 전류, 내부 소프트 스타트 및 보정, 출력 다이오드 온도 보정을 포함한다.
한편 LT8302는 소형으로 열 성능이 강화된 SO-8 패키지로 이용할 수 있다. 확장 및 산업 버전은 -40 °C ~ 125 °C 의 접합 온도 범위에서 동작한다. 고온의 자동차 등급은 -40 °C ~ 150 °C에서 동작하며 군사용 등급은 -55 °C ~ 150 °C 범위에서 동작한다.
www.linear.com
