최고 15W 출력전력 제공

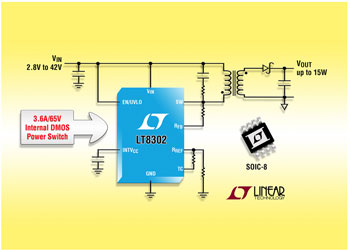

리니어 테크놀로지 코리아(대표 홍사곽)는 절연형 DC/DC 컨버터의 설계를 매우 단순화시켜 주는 모놀리식 플라이백 레귤레이터(제품명: LT8302)를 출시했다고 밝혔다. 1차측 플라이백 파형에서 절연형 출력 전압을 직접 샘플링함으로써, 이 부품은 레귤레이션을 위한 옵토 아이솔레이터나 3차 권선 (third winding )이 필요 없다. LT8302는 2.8V ~ 42V 입력 전압에서 동작하며, 3.6A/65V 전력 스위치를 가지고 있으며 최고 15W의 출력 전력을 제공하여, 산업, 의료, 데이터콤, 군사, 자동차 등 다양한 범위의 애플리케이션에 적합하다.

LT8302는 가변 주파수 전류 모드 제어 스위칭 방식으로 전체 라인, 부하 및 온도 범위에서 +/-5% typ 의 레귤레이션을 제공하는 바운더리 모드(Boundary mode)로 동작한다. 바운더리 모드는 동급의 연속 전도 모드 설계와 비교해 더 작은 트랜스포머를 사용할 수 있다. 출력 전압은 2개의 외부 레지스터와 트랜스포머 권선비(turns ratio)로 쉽게 설정된다. 데이터 시트에서 확인 가능한 다양한 표준 트랜스포머는 수많은 애플리케이션에 쉽게 적용될 수 있다. 고집적도와 낮은 리플 Burst Mode® 동작 특징은 절연형 전력 제공을 위해 부품 수가 적은 고효율 애플리케이션을 간단히 사용할 수 있게 한다.

추가적인 기능에는 출력 단락회로 보호 기능, 출력 전압이 레규레이션되는 조건에서 380µA 무부하 대기 전류, 내부 소프트 스타트 및 보정, 이와 함께 출력 다이오드 온도 보정을 포함한다.

LT8302는 소형으로 열 성능이 강화된 SO-8 패키지로 이용할 수 있다. 확장 및 산업 버전은 –40°C ~ 125°C 의 접합 온도 범위에서 동작한다. 고온의 자동차 등급은 –40°C ~ 150°C에서 동작하며 군사용 등급은 –55°C ~ 150°C범위에서 동작한다. 1,000개 수량 기준으로 개당 3.47달러에 제공된다. 상세 정보는 www.linear.com/product/LT8302에서 제공된다.

제품특징: LT8302

• VIN 범위: 2.8V ~ 42V
• 온보드 3.6A, 65V 통합형 전력 스위치
• 피드백을 위한 트랜스포머, 보조 권선 또는 옵토 아이솔레이터가 필요 없음
• 380µA 대기 전류
• 전류 모드 제어
• 바운더리 모드 동작
• 2개의 외부 레지스터로 VOUT 설정
• 규격품으로 바로 살 수 있는 트랜스포머
• 출력 전압 온도 보정
• 확장형 & 산업용 등급: –40°C ~ 125°C 동작 접합 온도
• 자동차 온도 등급: –40°C ~ 150°C 동작 접합 온도
• 군사용 온도 등급: –55°C ~ 150°C 동작 접합 온도
