초소형 패키지의 최신 RS-485/RS-422 쿼드 리시버와 2채널 양방향 I2C 버스 버퍼 ICs 출시

업계 최고의 ESD 보호성능과 광범위한 전압 및 온도 성능 제공
업계를 선도하는 고성능 아날로그 및 혼합 신호 반도체 설계 및 제조업체인 인터실은 광범위한 전압 및 온도 범위를 제공하는 새로운 쿼드(quad) 16.5kV ESD-Protected RS-485 및 RS-422 리시버 제품군을 출시했다. 이 제품들은 ESD 보호 기능을 탑재하고 소형의 풋프린트로 제공된다.

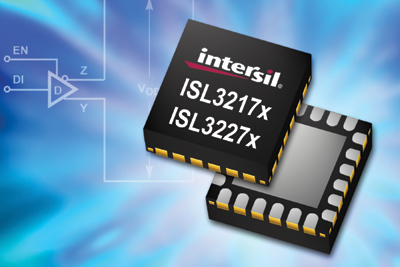

새롭게 출시된 ISL3217x 및 ISL3227x 시리즈는 3V에서 5.5V까지의 광범위한 공급전압 구동 성능을 제공하고 허용 온도 범위를 섭씨 125도까지 확장시켜 모터 컨트롤러, 인코더, 공장 자동화, 프로세스 제어 네트워크 설계 분야에 매우 획기적인 성능을 제공하는 솔루션이다.
ISL32173E, ISL32175E, ISL32177E 제품은 최대 80Mbps의 고속 데이터 전송속도를 제공하는 리시버로서, 전송 지연 스큐(Skew)를 최대 8ns로 줄여 부품간의 뛰어난 신호 동기화 성능을 제공한다.
또한 ISL32273E, ISL32275E, ISL32277E 제품은 공급 전류를 낮춘 버전으로 최대 20Mbps의 데이터 전송 속도를 제공하는 리시버 제품이다. 각 리시버는 버스 상에서 최고 128개까지 리시버를 활용할 수 있게 해주며, +/-200 마이크로 암페어 수준의 낮은 입력 전류로 구동되는 것이 특징이다. 또한 RS-485 버스의 유닛 로드를 1/4까지 낮춰준다.
이번에 출시된 새로운 모든 ICs 제품은 업계 최고의 수준인 +/-16.5kV의 ESD 보호 기능을 제공하고, HBM 및 IEC61000-4-2의 리시버 입력 표준을 준수한다. 새롭게 출시된 ISL32177 및 ISL32277은 로직 VL 전압공급 핀을 포함하고 있는데, VL 전원은 혼합-전압 시스템에서 더 낮은 공급 전압 수준으로 호환할 수 있도록 인에이블 입력의 스위칭 포인트 및 리시버 출력의 VOH를 세팅한다. 또한, 내장된 전압 레벨 변환기는 혼합-전원 공급 시스템에서 원활한 구동 성능을 지원한다.
새로 출시된 쿼드 리시버와 인터실의 ISL32172/7/9 혹은 ISL32272/4 쿼드 트랜스미터의 조합으로 완벽한 포인트-투-포인트 4채널 솔루션 구성이 가능하다.
ISL3217x 및 ISL3227x 제품군은 현재 업계-표준에 따른 조합 기능을 제공하는 16lead narrow SOIC 및 16-lead TSSOP 패키지로 판매 중이다. ISL32177 및 ISL32277은 각각의 채널 및 조합 기능을 제공하는 소형의 4×4 24lead QFN 패키지로 제공된다.

네트워크, 서버, ATCA 설계의 속도와 노이즈 마진을 극대화하는 2채널 양방향 I2C 버스 버퍼 ICs 출시
과부하가 걸리는 I2C 버스 설정 시에도 데이터 전송 에러를 방지하는 새로운 2채널 양방향 I2C 버스 버퍼 ICs를 출시했다고 밝혔다.

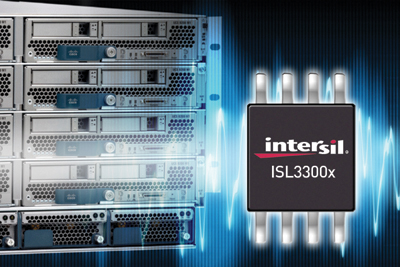

ISL33001, ISL33002 및 ISL33003 제품으로 구성된 인터실의 ISL3300x 시리즈는 서버, 네트워크, 텔레커뮤니케이션 인프라 장비 및 핫 스왑 보드 삽입 및 버스 분리 기능을 요하는 기타 애플리케이션에 최적화된 솔루션이다. 이번에 새롭게 출시된 버퍼는 버스 유휴 시간(idle time) 및 전송 지연(propagation delay)을 최소화 해줄 뿐만 아니라 시스템 전체의 속도를 극대화 시켜준다. 핫 스왑 기능은 I2C 디바이스와 라이브 백플레인(live backplanes)과의 연결 시 데이터 및 클록 라인(clock line)의 변형을 방지한다. 따라서 사용자는 데이터 전송 중단 없이도 라이브 버스(live bus) 상태에서의 보드 교체가 가능하다.
이번 출시된 세 제품 모두는 400kHz의 구동성능(I2C 패스트-모드 데이터 전송률)을 제공하고 2.3V~5.5V의 전압에서 작동된다. 모든 ISL3300x 시리즈 버퍼는 신호 무결성을 향상 및 수동 버스 풀-업(pull-up) 레지스터의 전력 소모를 감소시키기 위해 라이즈-타임(rise-time) 액셀러레이터 회로를 제공한다.
또한 각각의 디바이스는 설계자가 특정 애플리케이션 적용할 수 있는 기능들을 제공한다.  예를 들어, ISL33002와 ISL33003은 로직 레벨 변환기(logic level translator)를 제공하여 혼합 로직 전압 레벨에서도 디바이스 간 호환할 수 있도록 한다. ISL33001과 ISL33003은 ISL33002가 핀 기능 없는 액셀러레이터만을 제공할 시에도, 저 전류 차단 기능을 제공하는 인에이블 핀 기능을 제공해준다.



박종배 기자(jbpark@eucrastine.com)
