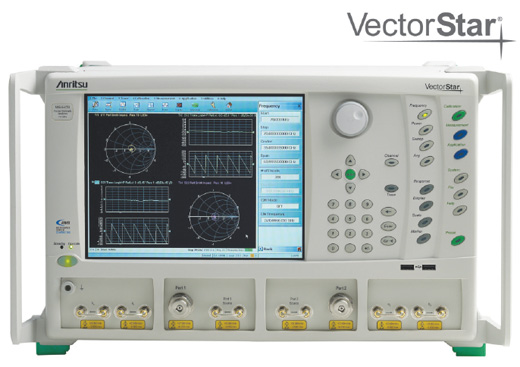

안리쓰는 MS4640B 시리즈를 출시하고 VNA(Vector Network Analyzer)의 VectorStar 제품군을 확장했다. 새로운 MS4640B는 최첨단 펄스 측정과 트루 모드 자극 성능을 제공해 레이더 및 고속 시리얼 설계의 테스트에 적합하다.




MS4640B는 MS4640A의 업그레이드 제품으로 레이더와 컴포넌트, 온-웨이퍼, 신호 무결성 부문을 염두에 두고 개발됐다. 안리쓰의 밥 벅스톤(Bob Buxton) 범용 사업부 마케팅 매니저는 “안리쓰는 제품 개발 시, 가장 먼저 고객 분석과 요구사항을 파악해 전 세계를 대상으로 솔루션을 판매하고 있다”며 “ 이 같은 솔루션은 테스트 측정뿐만 아니라 프로세스 기술 등의 다양한 영역에서 개발을 진행하고 있다”고 말했다.

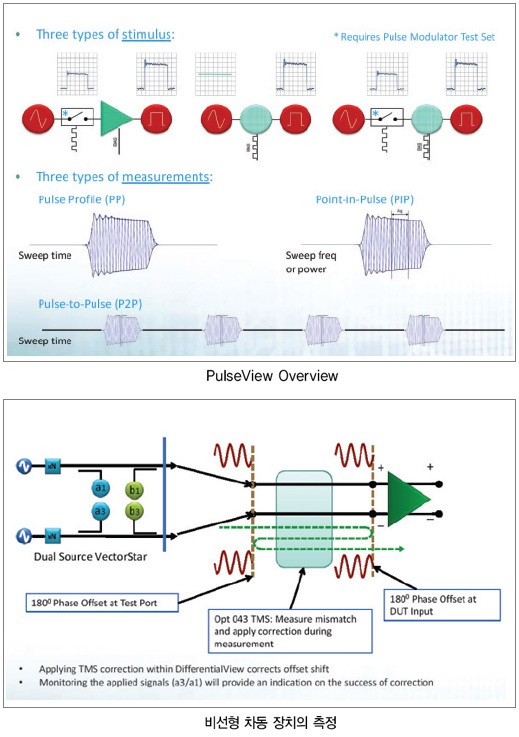

MS4640B는 펄스 프로파일과 포인트 인 펄스(point-in-pulse), S 파라미터의 펄스 투 펄스 측정(pulse-to-pulse measurement), 트루 모드 자극 S 파라미터 측정을 위한 디퍼런셜뷰(DifferentialView)를 제공하는 펄스뷰(PulseView)를 포함해 다양한 첨단 측정 기능을 제공한다. 밥 벅스톤 범용 사업부 마케팅 매니저는 “새로운 MS4640B는 디바이스나 컴포넌트의 특성 평가를 위해 사용되어 사양을 결정할 수 있다”며 “특히 엔지니어는 더욱 완성도 높은 시스템을 개발하기 위해 소프트웨어와 시뮬레이션 모델을 만들 수 있다”고 말했다. MS4640B는 완성된 설계의 성능을 검증하는 데 유용하며, 커플러와 RF 브릿지를 동시에 사용해 저주파에서 고주파 영역까지 고성능을 제공한다.

2.5 ns의 선명한 해상도
MS4640B는 항공 및 방위 산업에 종사하는 설계 엔지니어와 부품 제조업체들이 펄스 조건하에서 정확하게 테스트할 수 있다. 100 dB 동적 범위에서 지원하는 2.5 ns 해상도는 독자적인 측정 게이트와 함께 제공되어 더욱 뛰어난 결과를 제공한다. 따라서 엔지니어는 상승/트레일링(trailing) 에지뿐만 아니라 다른 시스템에서 이미 놓친 펄스 내에서도 성능의 작은 변화를 살펴볼 수 있다. 500 ms라는 최상의 캡처 시간은 엔지니어가 긴 펄스 반복의 간격 조건에서 측정할 수 있거나 수많은 펄스에서 펄스 대 펄스 측정을 수행할 수 있다. 옵션으로 제공되는 IF 디지타이저는 펄스뷰 애프리케이션뿐만 아니라 4개의 내부 펄스 제너레이터에 적합한 고속 디지털화 기능을 제공한다. 펄스 제너레이터는 DUT(device under test)를 모듈화하거나 관련된 모듈 테스트 세트 시리즈 중 하나를 모듈화하기 위해 사용될 수 있다. 밥 벅스톤 범용 사업부 마케팅 매니저는 “MS4640B의 펄스뷰와 옵션으로 제공되는 IF 디지타이저로 엔지니어가 이전 장비에서 선명하게 볼 수 없던 펄스를 생생하게 볼 수 있다”며 “이런 장점으로 레이더 시스템 설계 시, 시스템이 제대로 설계될 수 있도록 중요한 정보를 획득함은 물론, 500 ms의 캡처 시간까지 측정할 수 있다”고 말했다. 그는 “MS4640B의 캡처 시간은 이미 시장에 출시된 다른 시스템과 비교 시, 약 20배 향상된 성능”이라고 강조했다.

신호 신뢰성 보장
MS4640B는 펄스뷰와 IF 디지타이저로 증폭기나 펄스 모듈레이션 시험 세트 측정 시, RF 펄스에 입/출력을 측정할 수 있다. 또한 연속파(continuous wave, CW)의 입/출력도 측정할 수 있다. 특히 펄스 프로파일(Pulse Profile, PP) 기능은 펄스에 연결된 여러 점을 파악하고, 포인트 인 펄스(Point in Pulse)로 펄스 전체가 아닌 일부를 측정할 수 있다. 따라서 설계 엔지니어는 주파수를 스위핑해 주파수 특성 변화를 측정할 수 있다. 펄스 투 펄스(Pulse to Pulse) 기능은 증폭기가 얼마나 뜨거워지는지 등의 현상을 분석하거나 펄스마다 동일점에 대해 시간에 따른 성능 변화를 측정한다. 밥 벅스톤 범용 사업부 마케팅 매니저는 “최근 엔지니어는 자신이 측정한 신호의 퀄리티까지 고려하게 됐다”며 “MS4640B는 기존 제품에는 없던 다양한 첨단 기능을 탑재해 신호의 신뢰성까지 엔지니어에게 제공할 수 있다”고 말했다.

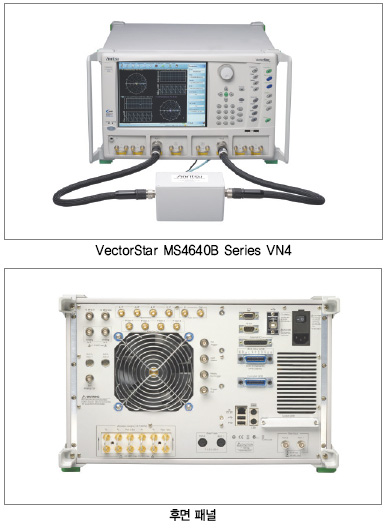

디퍼런셜뷰는 인터널 소스를 위한 하드웨어 옵션으로 내부의 선택적인 2차 소스를 함께 사용해 차동 증폭기를 개발하는 엔지니어나 고속 시리얼 설계를 수행하는 신호 무결성 엔지니어에게 트루 모드 자극 조건으로 설계를 평가할 수 있는 성능을 제공한다. 또한 높은 성능의 GUI를 통해 엔지니어는 변화를 수립하고 다루기 힘든 스크린 디스플레이 교차작업 없이도 즉시 결과를 볼 수 있다. 특히 디퍼런셜뷰를 안리쓰의 4개 포트 테스트 세트와 함께 사용하면 엔지니어는 차동형의 커먼모드 및 혼합 모드 S 파라미터를 측정할 수 있다.




다양한 모델링 작업도 수월
MS4640B는 VectorStar 플랫폼이 제공하는 장점을 모두 갖췄다. VectorStar는 주파수를 70 kHz로 낮게 하강시키는 고성능 측정 성능을 제공하며, 시뮬레이션 애플리케이션에서 모델 디바이스에 정확하게 필요한 고정밀도의 S 파라미터 측정을 달성한다. 이 플랫폼은 우수한 DC-term 측정을 보장하고, 인과성을 향상시키는 고품질의 저주파수 데이터를 달성한다.
밥 벅스톤 범용 사업부 마케팅 매니저는 “MS4640B는 어떤 환경에서건 플랫오프가 없어 항상 안정된 측정 성능을 제공한다”며 “2.5 ns의 높은 해상도로 펄스폭이 좁은 상황에서도 측정이 가능해, 엔지니어는 측정 셋업 등에 확신을 갖고 더 많은 시간을 측정에 할애할 수 있다”고 말했다. 그는 “컴포넌트 엔지니어는 정밀하게 설계해야 하는 과제를 안고 있다”며 “MS4640B는 강력한 주파수 대역으로 문제가 발생한 지점을 쉽게 발견할 수 있는 타임 도메인 분석이 적용돼 다양한 모델링작업을 편리하게 할 수 있다”고 덧붙였다.

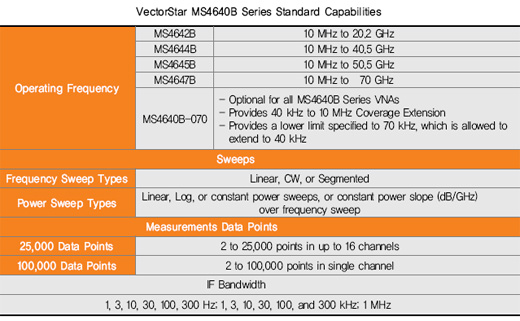

한편 VectorStar VNA는 70 kHz ~ 20, 40, 50, 70 GHz의 주파수 범위에서 이용할 수 있으며, 70 kHz ~125 GHz의 광대역 시스템에서도 이용 가능하다. VectorStar는 특정 주파수 범위에 따라 VDI(Virginia Diodes)사나 OML사의 mm 파형 모듈에서 주파수 커버리지를 최고 750 GHz까지 제공할 수 있다. 또한 주파수나 포트 수 확장, 기타 옵션 등을 업그레이드할 수 있어 투자 효율성이 높다.  ES
