리니어 테크놀로지,범용 듀얼 3A, 4MHz 싱크로너스 스텝다운 레귤레이터와 핫스왑 가능 I2C 아이솔레이터

DDR 메모리 지원

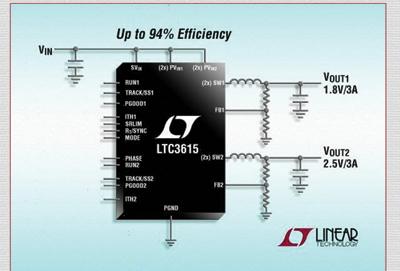

리니어 테크놀로지 코리아는 고정주파수 전류모드 아키텍처를 적용한 고효율의 4MHz 싱크로너스 벅 레귤레이터(제품명: LTC3615)를 출시한다고 밝혔다. LTC3615는 저저항 내장형 스위치를 이용해 각 채널로부터 최대 3A의 연속 출력 전류를 제공하며, 또한 LDO 동작을 통해 0.6V에서 입력 전압 아래 몇 mV 수준까지 출력 전압 범위를 제공하는 것이 특징이다. LTC3615는 2.25V~5.5V의 입력 전압으로 동작이 가능하기 때문에 3.3V 및 5V 중간 버스 시스템과 마찬가지로 단일셀 리튱이온 애플리케이션에 이상적이다. 스위칭 주파수는 400kHz~4MHz 범위에서 사용자 프로그래밍이 가능해 초소형 저비용의 커패시터 및 인덕터를 함께 사용할 수 있다. 빠른 스위칭 성능과 초소형 4mm×4mm QFN-24 또는 열성능이 강화된 TSSOP024 패키지를 특징으로 하는 이 제품은 최대 3A의 듀얼 출력을 요구하는 애플리케이션에 매우 컴팩트한 솔루션 풋프린트를 제공한다.
LTC3615는 RDS(ON)이 55Ω 및 75Ω밖에 되지 않는 내장형 스위치를 사용해 최대 94%의효율을 달성한다. 버스트 모드 동작은 무부하 대기 전류를 130μA 수준으로 감소시켜 배터리 전원 애플리케이션에서 경부하 효율과 런타임을 극대화한다. 버스트 모드 클램프는 조절이 가능해 설계자들은 경부하 효율을 최적화 할 수 있다. 가능한 최저 수준의 잡음을 요구하는 애플리케이션의 경우 LTC3615는 펄스 스키핑 또는 강제 연속 모드에서 동작하도록 구성이 가능하며, 이를 통해 잡음과 잠재적인 RF 간섭을 줄일 수 있다. 프로그래밍이 가능한 스위칭 슬루 레이트는 잡음 걱정에 대한 부담을 덜어준다.
LTC3615는 트랙킹 기능과 더불어 디바이스가 ±1.5A를 소스/싱크할 수 있는 DDR 메모리 모드를 제공한다. 이 밖에도 LTC3615는 AVP 파워 굿 전압 모니터, 외부 동기화 기능 및 열 보호와 같은 기능을 제공한다. LTC3615EUF는 4mm×4mm QFN-24 및 LTC3615EFE는 노출 패드 형태의 TSSOP-24E로 제공된다. 제품 가격은 1천개 기준으로 각각 개당 3.95달러 및 4.10달러에서 시작한다.

절연 그라운드로 버스 간 단순한 인터페이싱 가능

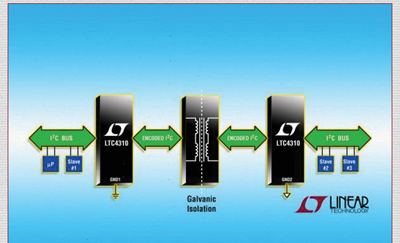

핫스왑이 가능한 I2C 아이솔레이터(제품명: LTC4310)를 개발했다고 밝혔다. 이 제품은 그라운드가 다른 하나로부터 절연되는 두 개의 I2C 버스 간에 양방향 통신 기능을 지원한다. I2C 절연에는 일반적으로 최대 4개의 광커플러 및 특수 버퍼가 이용되는데, 이는 비용이 많이 들고, 부피가 크며, 비교적 까다로운 기술로 알려져 있다. LTC4310은 절연층에서의 전송 준비가 되어 있는 SDA 및 SCL 신호를 4개의 단방향 채널로 인코딩 및 확장한 후 LTC4310 1개를 더 사용하여 이들을 디코딩 및 재조합함으로써 I2C 신호 무결성을 유지하면서도 보다 쉽게 I2C 절연을 처리할 수 있다. LTC4310은 4개의 디지털 전송 및 수신 신호가 있는데, 이는 1500VRMS 이상의 절연 전압을 위해서는 이더넷 트랜스포머를 사용하고 저전압 차동을 위해서는 커패시터를 사용하여 통신을 달성할 수 있다.
LTC4310은 절연 I2C SMBus 및 PMBus 인터페이스, 절연 파워 서플라이, 포지티브-네거티브 레일 통신 및 PoE(Power over Ethernet)를 포함한 많은 절연 애플리케이션에 적합하다. I2C 절연을 제공하는 것 외에도 LTC4310의 빌트인 상승 시간 액셀레이터는 SCL 및 SDA 상승 에지에서 강력한 풀업 전류를 제공함으로써 부하가 큰 버스를 위해 I2C 상승 시간 스펙을 충족할 수 있도록 한다. 핫스왑 제어 회로는 동작 중인 버스로부터 카드가 삽입 또는 제거될 때 데이터 손상을 방지한다. 버스가 30ms 이상 ‘ow’막혀있을 때에는 스턱 버스 차단 및 복구 기능이 카드를 풀어주는 것을 시도한다. 이 밖에도 LTC4310은 열 차단 보호 기능이 제공되는데, READY 디지털 출력 핀은 디바이스 동작 상태를 나타내고 이네이블 핀은 디바이스를 활성화시키거나 매우 낮은 셧다운 전류 모드로 디바이스를 세팅한다.



박종배 기자(jbpark@eucrastine.com)
