리니어는 9 mm x 15 mm x 4.92 mm BGA(ball grid array) 패키지로 높은 동작 효율성을 제공하고 온도 상승이 낮은 10 A 스텝다운 μModule 레귤레이터(제품명: LTM4649)를 출시했다. LTM4649는 0 ℃ ~ 83 ℃ 대기 온도에서 최대 전력 공급 시, 히트 싱크나 에어플로우가 필요하지 않으며 출력 전류 디레이트 현상이 없으면서 최고 86%의 효율로 동작한다(10 A 시, 5 VIN-12 VIN, 1.5 VOUT). 출력 전류는 최대 100 ℃ 대기 온도에서 4 A, 400LFM일 경우, 2 A 까지 감소된다.

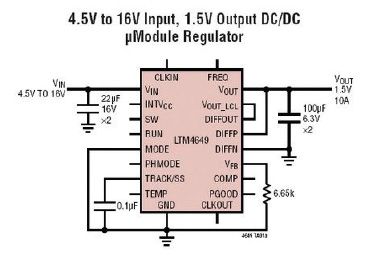

LTM4649는 4.5 V ~ 16 V 범위에 해당하는 입력 전원을 0.6 V ~ 3.3 V 범위의 출력 전압으로 낮춘다. 또한 차동 원격 감지 증폭기를 탑재하고 회로 보드 트레이스 임피던스로 전압 드롭(droop)을 보정할 수 있어 전체 라인과 부하, 온도(-40 ℃ ~ 125 ℃) 조건에서 +/-1.5% 정밀도로 부하 전압을 조절한다.
LTM4649는 여러 디바이스에서 다중위상 동작으로 최대 40 A 부하를 위해 정확한 전류 공유가 가능하도록 입/출력 클록을 제공한다. 다중위상 동작은 입/출력 리플을 감소시킬 뿐만 아니라 입/출력 커패시터의 숫자도 감소시킨다. 애플리케이션에는 12 V나 5 V 입력 시, PoL(point-of-load) 변환이 필요한 통신, 산업, 항공, 테스트 장비가 포함된다.
LTM4649는 400 kHz ~ 750 kHz의 주파수 범위에서 외부 클록으로 동기화가 가능하다. 이 제품은 경부하 시, 최대 변환 효율을 위한 Burst Mode 동작과 더 낮은 출력 전압 리플을 위한 펄스 스킵 동작에 대한 옵션이 제공되어 사용자에게 회로 성능을 맞출 수 있는 옵션을 제공한다. 한편 LTM4649 E 및 I 등급은 -40 ℃ ~ 125 ℃에 해당하는 내부 동작 온도를 보장한다.
