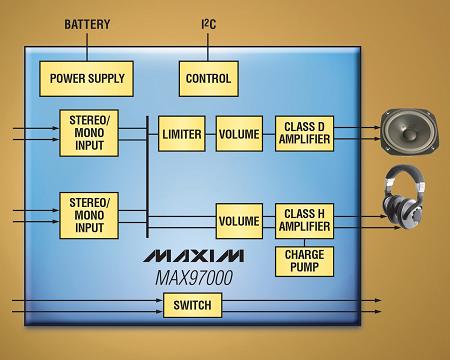

고성능 반도체 제품을 설계, 생산하는 맥심(www.maxim -ic.com) 모노 오디오 서브시스템 MAX97000/MAX 97001/MAX97002 제품군을 출시했다. 이들 소자는 왜곡 리미터가 내장된 고효율, 클래스 D 모노 스피커 앰프, DirectDrive II™ 클래스 H 스테레오 헤드폰 앰프 및 초저잡음 아날로그 스위치를 내장하고 있다.

  맥심의 DirectDrive II 기술은 낮은 신호 레벨을 위해 ±0.9V에서 동작하는 듀얼 모드 내부 차지 펌프를 사용하고, 높은 출력 전력을 필요로 하는 신호를 위해 단 ±1.8V로 스위칭한다. 이러한 혁신적 구조는 전력 소모를 최소화하면서 다른 클래스 H 구현에 존재하는 신호 불연속 문제를 없애준다. 업계 최고 효ㅐ 율(87%, 일반)과 오디오 음질을 제공하는 MAX97000-MAX97002는 높은 오디오 음질, 출력 전력, 효율을 필요로 하는 휴대전화, PMP 및 기타 애플리케이션에 이상적이다.
DirectDrive II 구조는 효율을 향상시키는 외에도 단일 전원으로부터 접지 기준 출력을 생성하므로 대형 DC 블로킹 커패시터가 필요 없다. 또한 확산 스펙트럼 변조 및 능동 방사 제한은 클래스 D 출력 단에서 EMI를 크게 줄여주므로 설계는 LC 필터나 차폐 없이도 EN 55022B 표준을 만족할 수 있다. 내장된 저잡음, 아날로그 DPST 오디오 스위치는 외부 스위치 비용을 절감해주고 클래스 D 앰프를 바이패스하여 전력 소모를 줄일 수 있게 한다.

  MAX97000-MAX97002에는 높은 RF/TDMA 잡음 제거 및 업계 최고 클릭/팝 억제 기능이 내장되어 있어 전원을 켜고 끌 때 가청 잡음이 발생하지 않을 뿐 아니라 이 두 기능은 설계 반복 과정을 간소화한다. 이 밖에도 서브시스템은 입력 믹싱, 볼륨 제어 및 프리앰프 이득 설정을 갖는 유연한 사용자 정의 입력 구조를 제공한다. 모든 제어는 I2C 인터페이스를 통해 이루어진다. 3.7V 전원으로부터 8Ω 부하에 710mW 이상의 출력 전력을 공급하고 87%(일반) 효율을 갖는다. MAX97000은 0.4mm 피치를 갖는 2.0mm x 2.0mm, 25범프 WLP 패키지로 제공되며 MAX97001/MAX97002는 0.5mm 피치를 갖는 2.0mm x 2.5mm, 20범프 WLP 패키지로 제공된다. 모든 소자는 -40°C~+85°C의 넓은 온도 범위에서 동작한다. EV 킷을 이용하여 설계 시간을 단축할 수 있다.
     이재용 기자(hades@cyberes.co.kr)
