TI는 “슬립” 모드에서 5μA 이하의 조건으로 동작할 수 있는 동기식 28V, 500mA 스텝다운 DC/DC 컨버터를 출시했다. 최신 TPS62175는 경부하 동작 시 고효율을 유지하면서, 산업용 센서, 스마트 미터, 의료, 무선 전력 전송 설계 등과 같은 12V, 15V, 24V 애플리케이션에서 동작하는 초저전력 마이크로컨트롤러를 지원한다.
TPS62175의 주요 기능 및 장점

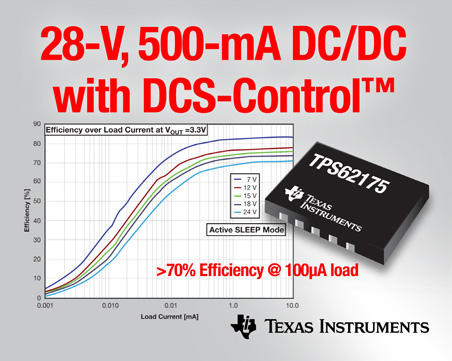

- 경부하 조건에서 최고효율 지원 : 100µA 조건에서 70% 이상의 효율을 달성하며, 슬립 모드에서는 5µA 이하의 정지전류로, 일반 모드에서는 20µA의 전류로 동작.
- 극한의 대기전력 요구사항과 출력 전압 정확도를 제공하는 마이크로컨트롤러 시스템 지원 : TI의 Stellaris® ARM® 코텍스™-M4F 마이크로컨트롤러 시리즈 지원
- 초소형 솔루션 : 단 3개의 비용 효과적인 외부 부품 필요로 하며, 전체 솔루션 크기가 68mm2에 불과한 초소형 2mm×3mm WSON 패키지로 제공
DCS-Control 기술
TPS62175는 TI가 특허를 인증 받은 DCS-Control 레귤레이션 토폴로지 기술을 특징으로 한다. DCS-Control 레귤레이션 토폴로지 기술은 이력 특성 (hysteretic) 및 전압 모드 제어 기능을 단일 디바이스에 통합하여 AC 라인 및 과도 부하에서 탁월한 특성을 가능하게 한다. DCS-Control은 또한 전체 전압 피드백 루프에 대해 DC 정확도를 제공하며, 고부하와 경부하(전력 절감) 사이에서 끊김없는 완벽한 전환을 지원한다.
공급시기 및 가격
TPS62175는 10핀 2mm×3mm WSON 패키지로 제공되며, 1,000개 수량 기준으로 개당 0.95달러이다. 설계자는 4.75V ~ 28V의 전압을 조정된 3.3V 출력 전압으로 변환할 때 디바이스의 동작과 기능성을 평가할 수 있는 TPS62175EVM-098 평가 모듈을 주문할 수 있다.
