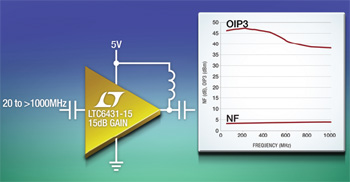

리니어 테크놀로지는 50 Ohm 환경 시, 20 MHz에서 1 GHz 이상의 동적 범위를 달성하는 15.5 dB 이득 블록 앰프(제품명: LTC6431-15)를 출시했다. LTC6413-15는 최첨단 SiGe 공정으로 제조돼, 2가지 성능 등급 제품을 이용할 수 있다. 이 제품은 240 MHz 시, A등급 제품의 OIP3는 47 dBm이며, 전체적인 테스트를 통해 최소 44 dBm이 될 수 있도록 보증한다. 또한 잡음 수치는 3.33 dB로 1 nV/√Hz의 입력 기준 앰프 잡음에 부합한다. 소비 전력은 450 mW 미만에 불과하며, 저잡음 및 낮은 왜곡 특징이 결합돼 고성능 중간 주파수 통신과 CATV 애플리케이션에 필요한 폭넓은 동적 범위를 제공한다. LTC6431-15의 입/출력은 내부적으로 50 Ohm와 매칭된다. 따라서 필요한 외부 부품은 DC 블록킹 커패시터와 RF 바이어스 초크뿐이다. LTC6413-15는 단일 5 V 전원에서 2 V 이상의 리니어 출력 스윙 동작을 제공한다. P1 dB는 일반적으로 20.6 dBm이며, 선형성은 17 dBm 출력 전력까지 유지한다. 한편 LTC6431-15는 최상의 열 성능과 낮은 인덕터스를 위해 노출형 패드를 갖춘 4 mm x 4 mm QFN-24 패키지로 공급되며, -40 °C ~ 85 °C 케이스 온도에서 동작할 수 있다.
|
아이솔레이터
리니어 테크놀로지는 3.3 V 및 5 V 시스템에 적합한 트리플 레일 레귤레이트 전력을 갖춘 6채널 SPI/디지털 또는 I2C디지털 μModule 아이솔레이터(제품명: LTM2883)를 발표했다. LTM2883은 통신 신호를 전기적으로 분리해 접지 루프를 차단한다. 따라서 각 측면의 내부 유도성 절연 배리어에서 로직 레벨 인터페이스를 절연하고, 최대 2,500 VRMS의 대규모 커먼모드 전압 범위를 견뎌낸다. LTM2883의 낮은 EMI 절연형 DC-DC 컨버터는 통신 인터페이스에 전력을 공급하며, 5 V, +12.5 V, -12.5 V의 조절 가능한 전원 출력을 제공해 데이터 수집 시스템의 데이터 컨버터 전력을 지원한다.
LTM2883은 2개의 통신 인터페이스 버전으로 공급된다. LTM2883-I는 양방향 시리얼 데이터(SDA)와 클록(SCL)을 비롯해 최대 20 Mbps에서 동작하는 추가적인 절연형 CMOS 신호 3개를 최대 400 kHz에서 I2C를 준수한다. LTM2883-S는 SPI를 준수하며 전체 6개의 CMOS 디지털 아이솔레이터 통신 채널을 제공한다. 모든 채널은 최대 20 Mbps에서 동작하며 3가지의 순방향 신호(/CS, SCK and SDI)와 3가지의 역방향 신호(SDO, DO1 and DO2)를 포함한다. SPI 통신 구성 시, 최대 클록 속도는 단방향 8 MHz이며, 양방향 시 4 MHz이다. 온보드 2 MHz DC-DC 컨버터는 LTM2883에 전력을 공급해 3가지의 절연형 파워 서플라이 출력이 전체 동작 온도 범위에서 최대 20 mA를 소스할 수 있다. 또한 로직 공급 핀은 1.62 V로 하강시키는 낮은 전압 마이크로컨트롤러와 직접 인터페이스 기능을 제공하며, ON 핀으로 LTM2883을 10 μA 미만으로 셧다운할 수 있다. 추가 기능으로는 30 kV/μs 이상의 커먼모드 과도상태에 차단되지 않는 통신 기능을 제공하고 절연 배리어에 ±10 kV ESD HBM을 지원한다. 또한 3.3 V 또는 5 V 전원 전압 버전으로 이용할 수 있다. 한편 LTM2883은 15 mm x 11.25 mm 표면 실장 BGA 패키지로 공급되며, 모든 집적회로 및 수동 부품은 RoHS를 준수하는 μModule 패키지로 공급된다.
www.linear.com
|
