열악한 환경에서 사용하는 분석기라면 내구성이 무척 중요하다. 모든 장비를 구비하고 측정할 수 없을 뿐만 아니라 외부 환경의 요인으로 정확한 분석이 불가능하기 때문이다. 따라서 다양한 기능이 하나의 장비에 탑재돼 정확한 분석값을 지원하는 분석기가 엔지니어에게 필요하다. 애질런트는 이런 고객의 요구에 대해 군사 규격의 내구성을 지원하는 핸드형 필드폭스(FieldFox) 분석기를 발표했다.

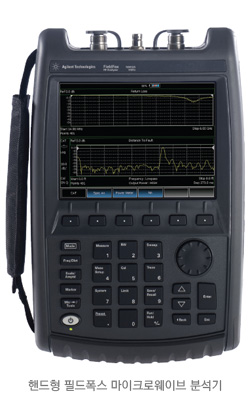

애질런트의 핸드형 필드폭스 마이크로웨이브 분석기는 총 14종으로 현장 테스트 환경에서 높은 수준의 정확도를 제공한다. 이 분석기는 위성 통신, 마이크로파 백홀(Backhaul) 기반의 위성 신호 분배기, 군사 통신, 레이더 시스템 외에도 광범위한 어플리케이션에서 사용할 수 있다. 또한 케이블 및 안테나 분석기, 스펙트럼 분석기, 벡터 네트워크 분석기 등 여러 대의 제품을 1대에 담은 복합(All-in-One Combination) 분석기로 사용자의 목적에 맞게 구성할 수 있다. 애질런트 윌키 유(Wilkie Yu) RF 마이크로웨이브 핸드형 분석기 총괄 마케팅 매니저는 “새로운 필드폭스 마이크로웨이브 분석기는 26.5 GHz까지 주파수를 지원해 국방 항공 부문에 많은 사용이 기대된다”면서 “랙장비를 사용하지 않고 하나의 장비에 많은 기능을 탑재해 고객이 서로 자유롭게 공유하면서 사용할 수 있도록 RF쪽에 강점을 지닌 제품”이라고 말했다.
MIL-PRF-28800F 테스트 통과

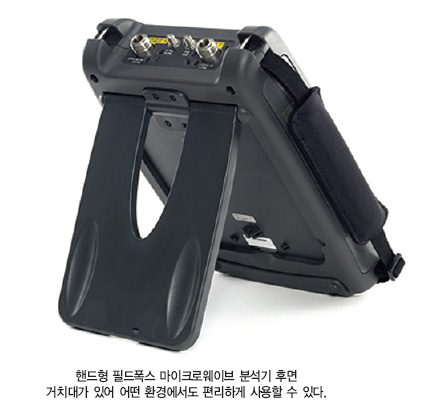

이 제품은 3 kg 무게의 컴팩트한 사이즈로 9, 14, 18, 26.5 GHz 등 4개의 주파수 별로 출시된다. 내구성을 확보하기 위해 U.S. MIL-PRF-28800F 클래스 2 조건을 만족하는 수준으로 설계됐다. 윌키 유 RF 마이크로웨이브 핸드형 분석기 총괄 마케팅 매니저는 “노출된 환경에서 제대로 된 디자인을 갖추지 못한 전자 계측기는 스파크가 발생할 수 있다”며 “만약 화약고 등과 같은 환경이라면 큰 문제가 될 수 있어, 전 세계에서 처음으로 이 테스트를 통과 했다”고 말했다. 핸드형 필드폭스 마이크로웨이브 분석기는 사용 편의성을 위해 수직과 ‘세로(Portrait)’ 방향의 큰 버튼을 채용해 엔지니어가 장갑을 착용한 상태에서도 손쉽게 조작할 수 있다.
필드폭스(FieldFox) 마이크로웨이브 벡터 네트워크 분석기는 ± 0.004 dB 수준의 매우 낮은 추적 노이즈(Trace Noise)와 94 dB (최대 18 GHz까지) 수준의 뛰어난 다이내믹 레인지(Dynamic Range)로 2-포트 S-파라미터 측정을 제공한다. 윌키 유 총괄 마케팅 매니저는 “타사 분석기의 경우 온도에 따라 분석 수치가 높거나 낮아 정확도가 떨어지는 단점이 있다”면서 “필드폭스 분석기는 온도에 관계없이 기존 애질런트 PXA 신호 분석기와 동일한 성능을 나타낸다”고 말했다. 필드폭스(FieldFox)에서 구성 가능한 VNA(Vector Network Analyzer)는 별도의 액세서리 없이 무간섭 교정(Calibration)을 가능하게 하는 신속교정(QuickCal) 기능을 제공한다. 다른 장비에서 시험 포트에 점퍼(Jumper) 케이블 등의 기기를 추가하기 위해서는 외부 교정 키트를 이용해 교정을 다시 실시해야 한다.
워밍업 없이 사용가능
필드폭스(FieldFox) 마이크로웨이브 스펙트럼 분석기는 장비를 켜기 위한 별도의 워밍업 타임이 필요 없으며, ±0.5 dB의 진폭 정확도를 제공해 야외 현장 사용자들은 송신 파워를 즉각적으로 정확하게 조정할 수 있다.
윌키 유 총괄 마케팅 매니저는 “타사의 경우 배터리 지속시간이 약 2시간 30분 정도지만 워밍업 시간으로 이마저도 사용하지 못한다”면서 “새로운 필드폭스 분석기는 워밍업 시간 없이 전원이 들어오면 즉시 사용이 가능하고, 배터리 지속시간도 약 3시간 30분 정도로 타사에 비해 1시간 이상 사용할 수 있다”고 강조했다. 필드폭스(FieldFox) 마이크로웨이브 스펙트럼 분석기는 10 kHz 오프셋(Offset)에서 -111 dBc/Hz의 위상 노이즈(Phase Noise)를 통해 관심 대역에서 더 낮은 신호를 검출할 수 있어, 스퍼(Spur)성분이 없는 다이내믹 레인지가 105 dB인 고출력 송신기에 대해서 낮은 수준의 신호를 놓치지 않고 측정할 수 있다. 윌키 유 총괄 마케팅 매니저는 “스펙트럼 분석기의 가장 중요한 특성은 페이즈 노이즈(Phase Noise)로 업계 표준으로 불리는 기존 ESA 모델보다 뛰어난 성능을 지녔다”고 설명했다. 복합 분석기의 기본 기능은 케이블 및 안테나 분석이며, 사용자들은 해당 기기로 스펙트럼 및 벡터 네트워크 분석을 추가적으로 구성할 수 있다. 현장 측정 장비가 차지하는 공간을 줄이기 위해 필드폭스 분석기는 내장형 파워미터, 독립형 신호 발생기, 벡터 전압계, 간섭 분석, 가변 DC 전원 공급기, 주파수 카운터, 내장형 GPS 수신기 등과 함께 주문할 수 있다. 한편 애질런트의 새로운 필드폭스 분석기 14종은 3년간 제품 보증을 지원한다.
|

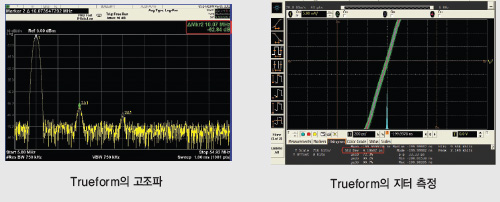

독자적 Trueform 기술로 정밀한 신호 생성 이날 애질런트는 필드폭스 신호 분석기에 이어 Trueform 특허 기술을 탑재한 새로운 파형 발생기 제품군을 발표했다. 8종의 1채널 및 2채널 모델은 최대 30 MHz의 파형을 발생하며, 독점적인 Trueform 신호 발생 기술을 포함한다. 새로운 33500B 파형 발생기는 엔지니어가 필요한 정확한 신호 생성 기능을 제공하면서 가장 낮은 지터와 왜곡을 제공하며, 향상된 지터 성능을 통해 엔지니어가 회로 설계에서 타이밍 오류를 줄이면서 최신 기술을 더욱 정확하게 적용할 수 있다. 또한 0.04%보다 적은 전고조파(THD) 왜곡과 75 dBc보다 적은 비고조파 스퍼(Spur)로 사용자가 정확한 결과를 얻을 수 있도록 노이즈가 없는 깨끗한 신호를 제공한다. 스티븐 리(Steven Lee) 시스템 제품 사업부 비즈니스 개발 매니저는 “샘플링 기술은 파형을 얼마나 정밀하게 생성할 수 있느냐가 관건”이라며 “기존 DDS 기법은 약 1,000~2,000개의 점을 생성해 신호를 측정했던 반면, 애질런트 Trueform 기술은 채널 당 100만개의 메모리를 제공해 정확도를 높였다”고 말했다. 또한 “옵션으로 1,600만개까지 생성해 정밀한 신호를 제공하면서 더욱 낮은 지터와 왜곡을 제공할 수 있다”고 설명했다. 간편한 업그레이드 지원 |
|

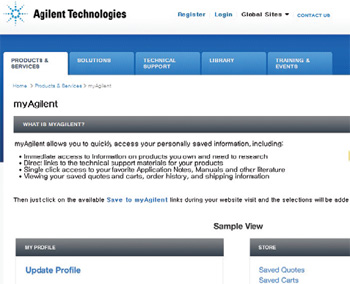

고객 맞춤형 웹 포털 myAgilent 런칭
|
