높은 게인과 감쇠 동시 제공
인터실은 40 V의 저 잡음 계측 증폭기 ‘ISL28617’를 발표했다. ISL28617은 고성능 차동 입력 ADC와 쉽게 접속될 수 있도록 차동 출력 기능을 포함한다. 이는 40 °C에서 125 °C의 온도 범위에서 뛰어난 게인 정확성 계수와 온도계수를 제공하며, 모든 게인 구성에서 가장 높은 공통 모드 제거비(common mode rejection ratio, CMRR)도 제공한다. 잡음은 0.1 Hz 부터 10 Hz 사이에서 단지 8.6 nV/√Hz @ 1 kHz와 85 nVrms를 측정하며, 일반적으로 게인만을 제공하는 계측 증폭기와는 달리 높은 게인과 감쇠(attenuation)를 모두 제공한다. 계측, 산업, 모터 컨트롤 및 의학시스템에 이상적인 ISL28617의 주요 특징은 다음과 같다.
- 고성능 24-비트 계측 시스템의 설계를 간소화하는 통합된 차동 입력 ADC 드라이버 싱글 및 듀얼 공급 전압 작동에 뛰어난 솔루션
- 유연한 데이터 수집 시스템을 필요로 하는 높은 게인(10,000 x)과 감쇠(0.1 x) 기능 제공
- 잡음에 민감하거나 높은 게인 애플리케이션에 이상적인 저 잡음 특성

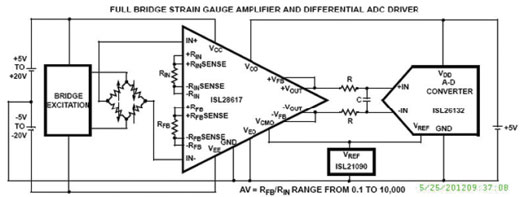

ISL28617는 인터실의 정밀 저 잡음 신호 체인 솔루션 제품군으로, 저 잡음 전압 레퍼런스 ‘ISL21090’ 및 저 잡은 24비트 델타 시그마 ADC ‘ISL26134’가 포함됐다. 또한 비쉐이(Vishay) 정밀 그룹의 차세대 Z-1 벌크 메탈 포일(Bulk Metal Foil) 기술 FRSM 칩 레지스터를 사용하면, 열 및 환경 스트레스 상황에서도 뛰어난 게인 정확도를 유지할 수 있으며, 비측정 잡음과 함께 게인 설정을 제공한다. 현재 ISL28617는 소형 24-리드 TSSOP 패키지로 이용 가능하다.
www.intersil.com
| 1.8 V 작동 RS-485 트랜시버
|
<저작권자(c)스마트앤컴퍼니. 무단전재-재배포금지>

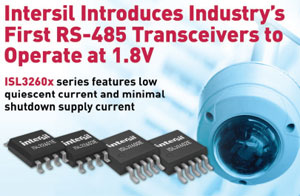

인터실은 지난달 19일 3.3 V 혹은 5 V의 전력 공급이 없이도 최저 1.8 V의 공급 전압에서 작동하는 RS-485 트랜시버를 발표했다. 인터실의 ISL32600E, ISL32601E, ISL32602E, ISL32603E는 잡음이 없는 데이터 통신을 위한 자가 전력 RS-485 트랜시버이다. ISL32602E와 ISL32603E는 1.8 V에서 3.6 V 사이의 공급 전압에서 작동하도록 설계됐으며, 1.8 V에서 단지 105 uA 대기 전류를 소비한다. 이 제품은 매우 낮은 10 nA의 차단 전류를 소비하며, 원격으로 작동하는 노드에서 긴 배터리 수명을 제공한다. 제품군은 최대 ±15 kV의 IEC61000 ESD 보호 기능을 제공하며, 최대 125 °C의 극한 환경에서도 작동 가능하다. ISL32600E와 ISL32601E는 Vcc가 2.7 V보다 작을 경우 작동 가능하며, 전송기와 리시버가 모두 설정되었을 때 80 uA의 공급 전류를 제공한다. ISL3260x 제품군은 낮은 전압과 낮은 대기 전류를 요구하여, 최소의 전압과 전력을 필요로 하는 유량계(flow meters) 혹은 보안 시스템과 같은 애플리케이션에 적합하다. 한편, ISL3260x 제품군은 현재 8-, 10-, 14-리드 MSOP 및 8-, 14-리드 SOIC 패키지로 제공된다.
