리니어 테크놀로지,3mm×3mm QFN에서 15V, 4MHz, 동기식 2.5A 스텝다운 레귤레이터

2010-04-05
편집부

3mm×3mm QFN에서 15V, 4MHz, 동기식 2.5A 스텝다운 레귤레이터

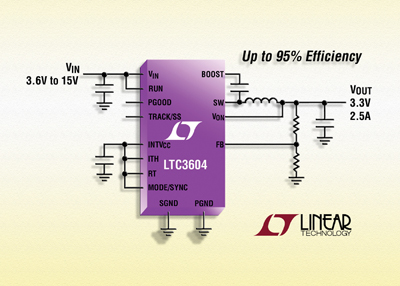

리니어 테크놀로지 코리아는 독자적인 정주파수/온타임 제어형 전류 모드 아키텍처를 통합한 고효율 4MHz 동기식 벅 레귤레이터 (제품명: LTC3604)를 발표했다. 이 제품은 3mm× 3mm QFN 또는 MSOP-16E 패키지에서 낮게는 0.6V의 전압까지 출력하며 최대 2.5A의 연속 출력 전류를 제공할 수 있다. 이 제품의 전류 모드 동작은 높은 스텝다운 비율에서도 우수한 라인 및 부하 과도 응답을 제공한다. LTC3604는 3.6V~15V의 입력 전압에서 동작하며, 듀얼 셀 리튬이온 배터리 스택 뿐 만 아니라 5V 및 12V의 중간 버스 시스템에서 전력을 공급받는 애플리케이션에 이상적이다. 이 제품의 스위칭 주파수는 800kHz~4MHz 범위에서 사용자 프로그래밍이 가능하여, 소형의 저가형 커패시터와 인덕터를 사용할 수 있다.
LTC3604는 100mOhms 및 130mOhms에 불과한 RDS(ON)을 갖춘 내부 스위치를 이용하여 95%만큼 높은 효율을 제공한다. 이 제품의 독자적인 제어 아키텍처를 통해 이 제품은 5%로 낮은 듀티 사이클을 달성할 수 있으면서 2.25MHz로 높은 스위칭 주파수를 유지하여, 12VIN 1.2VOUT의 변환과 같은 높은 스텝다운 비율 애플리케이션에 이상적 이다.
Burst Mode짋 동작은 경부하 효율을 최대화하기 위해 사용되며, (무부하에서) 300μA에 불과한 전류만 필요로 하여 LTC3604가 최대 배터리 동작 시간을 요구하는 애플리케이션에 매우 적합하게 한다.
