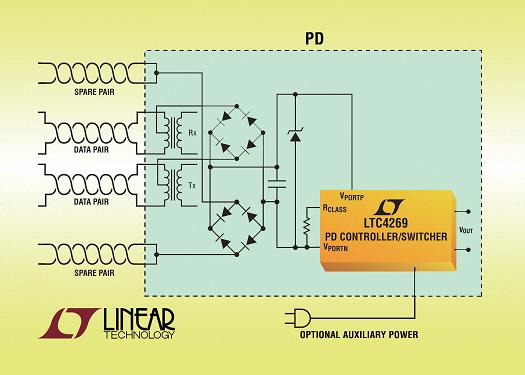

리니어 테크놀로지 코리아는 최대 25.5W 이상의 고전력 PD 애플리케이션을 겨냥해 스위칭 레귤레이터가 내장된 PoE+ 지원 인터페이스 컨트롤러 (제품명: LTC4269-1, LTC4269-2, LTC4278) 3종을 출시했다고 발표했다. PoE+ 표준으로도 알려진 새로운 IEEE 802.3at 해상도는 전력 예산을 동시에 확장하고, 각각 확인할 수 있는 PSE와 PD로 사용되는 분류 매커니즘을 향상시켰다. LTC4269와 LTC4278은 2-이벤트 분류를 지원하며, IEEE 802.3af 디바이스와 백워드 호환되어 차세대 PoE 애플리케이션에 개방되어 있다. 이러한 디바이스들은 PD 컨트롤러 모두를 통합했으며 동기식 플라이백 컨트롤러(LTC4269-1 및 LTC4278) 또는 통합적인 IEEE 802.3at PD 제어 솔루션을 위해 동기식 순방향 컨트롤러(LTC4269-2)를 통합했다.

IEEE 802.3at PoE+ 표준 지원

  LTC4269 및 LTC4278은 비디오 컨퍼런싱 스테이션, RFID 리더, 팬-틸-줌 보안 카메라, 장거리 무선 액세스 포인트를 포함해 새로운 PoE+ 표준을 활용한 새로운 종류의 애플리케이션에 사용될 수 있다. LTC4269와 LTC4278은 Type 1 하드웨어로써 PSE 와 PD를 구별하며, IEEE 802.3af 파워 레벨을 준수하며, 또한 Type 2 하드웨어로 PSE 및 PD 를 구별해 IEEE 802.3at 파워 레벨을 준수하여, 이에 따른 전력을 분배한다. 2-이벤트 하드웨어 분류는 Type 2 PSE가 Type 2 PD에 연결을 확인할 수 있게 하며 PD에 신호를 보내 802.3at 파워와 관련된 더 높은 전력 레벨을 소스할 수 있게 한다. 이 같은 새로운 분류 매커니즘은 Type 1과 Type 2 디바이스 간의 상호운영성을 보장한다.
  LTC4269 및 LTC4278은 기존 PoE기능들에서 우수한 기능 향상을 제공한다. 효율적인 전력 할당을 위해, 사용자는 PD 전력 분류를 나타내는 분류 부하 전류를 구성할 수 있다. 시그니처 오류 기능을 갖춘 셧다운 핀은 유연한 보조 파워 서플라이 지원을 제공한다. 견고한 100V Hot Swap™ MOSFET은 검출 및 분류 기간 동안 PoE 인터페이스 컨트롤러 및 DC/DC 컨버터를 절연하면서 PSE를 갖춘 부드러운 파워 업 전환을 위해 100mA의 돌입 전류를 제공한다. LTC4269 및 LTC4278은 보완적인 파워 굿 출력, 온보드 시그네이처 레지스터, 저전압 록아웃, 소프트스타트 램핑 및 포괄적인 열 보호 기능도 포함한다.

  LTC4269-1 및 LTC4278은 리니어의 특허받은 No-Opto 피드백 노폴로지가 사용된 동기식 플라이백 컨트롤러를 통합하고 있어 완벽한 IEEE 802.3 절연을 제공한다. 또한, LTC4278은 10V~ 57V 보조 전력을 수용하여 전력 소싱 옵션에서 최상을 제공한다. LTC4269-2는 94%이상의 효율을 자랑하는 동기식 순반향 컨트롤러를 통합하고 있다.
