알테라 코퍼레이션(www.altera.com)는 Arria II GX FPGA 개발 키트를 출시한다고 발표했다.
  이 개발 키트는 고객이 통신, 방송, 컴퓨터 및 스토리지, 테스트 계측, 의료용, 군용 애플리케이션의 다양한 고성능 디지털 기능을 구현하기 위해서 Altera의 중급형 40nm FPGA인 Arria II GX 디바이스를 신속하게 평가하고 채택할 수 있도록 필요한 하드웨어 및 소프트웨어 리소스를 포함한다.

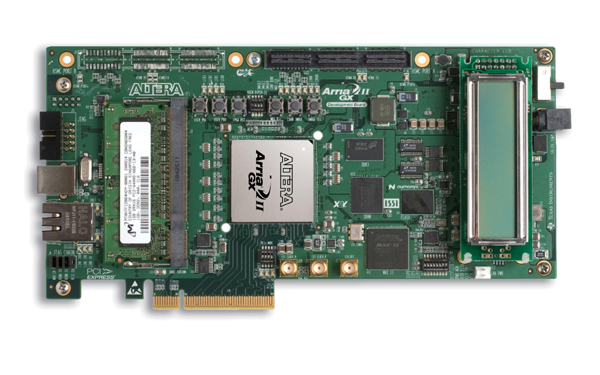

  Arria II GX FPGA 개발 키트는 사전에 검증된 요소들로 이루어진 포괄적인 시스템을 제공하며 하드웨어 참조 디자인을 제공함으로써 개발 시간을 단축할 수 있도록 한다. 이 개발 키트는 포괄적인 PCI Express(PCIe) Gen1 엔드포인트 디자인 패키지를 제공하며 PCIe Gen1 하드 IP(intellectual property) 코어를 임베딩한 PCI-SIG 표준의 Arria II GX FPGA 기반 개발 보드를 제공한다. 설계 엔지니어들이 신속하게 작업에 착수할 수 있도록 Altera 웹사이트 상에 무료 PCIe 교육, PCIe, 기가비트 이더넷(GbE), SDI 기반 참조 디자인을 비롯한 다양한 개발 자원과 고유의 애플리케이션 및 시장 요구들을 충족할 수 있도록 20개 이상의 즉시 이용 가능한 메자닌 카드를 포함하는 데이터베이스를 이용할 수 있다.

  루앤 쉬마에스터(Luanne Schirrmeister) 알테라 코퍼레이션 컴포넌트 제품 마케팅 선임 이사는 “Arria II GX 개발키트는 고객들이 신속하게 Arria II GX FPGA를 평가하고 자사의 제품 디자인 컨셉을 구현할 수 있도록 할 것”이라며 “이 개발 키트는 Arria II GX 고객이 다양한 유형의 애플리케이션으로 맞춤화 하드웨어를 기반으로 한 제품 차별화를 이룰 수 있도록 다양한 고성능 기능들을 제공한다”고 언급했다.

  Arria II GX FPGA 개발키트는 12개 트랜시버의 Arria II GX(EP2AGX125EF35) FPGA, Quartus II  디자인 소프트웨어 개발 키트 에디션의 1년 라이센스, Nios II 임베디드 디자인 셋트를 포함한 Altera의 MegaCore IP 라이브러리 사용권을 포함하는 개발 보드 일체를 제공한다.
  Arria II GX FPGA는 최대 16개 3.75Gbps 트랜시버, 256K 로직 엘리먼트(LE), 8.5Mb의 내부 RAM을 포함해서 앞선 혁신 기능들을 제공한다. Arria II GX 디바이스는 PCIe, GbE, 3배속 SDI, CPRI, GPON, XAUI 등의 주요 트랜시버 프로토콜을 이용하는 애플리케이션에 이용할 수 있다.

40nm Arria II GX FPGA, PCIe Express 2.0 표준에 대한 PCI-SIG 적합성 시험 통과

  알테라 코퍼레이션은 40nm Arria II GX FPGA가 PCI Express(PCIe) 2.0 표준에 대한 적합성 시험에 통과했다고 밝혔다. 이 디바이스는 PCI SIG Workshop의 PCI-SIG 적합성 및 상호운용성 시험을 성공적으로 통과하고 PCI-SIG Integrators List에 포함되게 되었다. Arria II GX FPGA는 PCIe Gen1 엔드포인트 애플리케이션을 위한 최대 x8 레인 구성에 대해서 적합성 시험을 통과했다.

  Altera의 중급형 Arria II GX FPGA는 현재 공급되고 있으며 데이터 레이트가 최대 3.75Gbps에 이르는 트랜시버를 통합하고 구성가능 하드 PCIe 인터페이스를 임베딩했다. 이 디바이스의 하드 IP 블록은 PCIe Gen1(PIPE) PHY-MAC, 데이터 링크, 트랜잭션 층을 구현한다. 이 IP 블록은 엔드포인트 및 루트 포트 애플리케이션을 지원하기 위한 요구에 적합하게 고도로 구성가능하며 x1, x4, x8 레인 구성으로 PCIe 2.0 표준을 지원한다.
