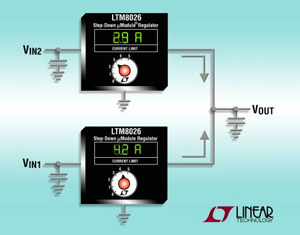

리니어 테크놀로지 코리아는 조절 가능하고 정확한(+/-10%) 정밀 전류 제한 기능을 갖춘 36V 입력의 5A 스텝다운 µModule®(마이크로모듈) 레귤레이터를 개발했다고 발표했다. 전류 제한 기능을 이용해 설계자들은 서플라이에서 소모되는 최대 전력량을 설정할 수 있어 과전류 상태로 인한 입력 전압 드롭을 방지할 수 있다. 여러 개의 LTM8026이 출력이 서로 묶인 상태로 구성될 경우, 더 큰 출력 전력에 대한 특정 입력 공급 제한 조건을 충족하기 위해 각 컨버터는 고유의 최대 전류 제한 기능으로 프로그래밍 될 수 있다.
이는 비대칭 전력 공유라는 기술로도 잘 알려져 있다. 반면에 일반적인 레귤레이터 제품들은 각 입력 서플라이에 똑같이 부하가 할당되는 형태로 전류 공유를 하게 되며, 이는 가장 약한 입력 레일에 의해 제한된다. LTM8026의 애플리케이션으로는 자동차, 의료 및 산업용 시장을 위한 VXI 버스 같은 24V 및 12V 서플라이 시스템에서의 PoL 레귤레이션을 포함한다.
다른 리니어 테크놀로지의 µModule 레귤레이터와 마찬가지로 LTM8026은 DC/DC 컨트롤러, 파워 스위치, 파워 인덕터, 보상 및 조그만 양의 입출력 커패시턴스를 표면 실장형 패키지에 포함하고 있다. 전류 제한 기능은 전압 또는 저항 디바이더를 적용해 조절할 수 있으며, 과열로부터 LTM8026 보호 또는 부하 방지를 위해 서미스터를 이용함으로써 상승 접합 또는 주위 온도와 함께 자동으로 낮아질 수 있다.
LTM8026은 6V~36V 범위의 입력 전압에서 동작하고, 저항에 의해 설정된 1.2V~24V 범위에서 출력 전압을 레귤레이트 한다. 12V 입력 3.3V 출력 애플리케이션에서 LTM8026은 2A에서 89%의 동작 효율을 달성한다. 잡음에 민감한 애플리케이션의 경우 µModule 레귤레이터는 100kHz~1MHz 범위에서 외부 클럭 주파수와 동기화 될 수 있다. 이 밖의 특징으로는 외부 조정이 가능한 소프트 스타트, 조정 가능한 스위칭 주파수 및 써멀 셧다운 기능이 있다.
