아바고 테크놀로지스,탈포화 감지 및 오류 상태 피드백 기능이 통합된 2.5 Amp의 자동차 게이트 드라이브 광커플러

2010-03-03
편집부

탈포화 감지 및 오류 상태 피드백 기능이 통합된 2.5 Amp의 자동차 게이트 드라이브 광커플러

통신, 산업 및 소비자 어플리케이션을 위한 아나로그 인터페이스 부품 공급업체인 아바고테크놀로지스는 하이브리드 전기 자동차에 사용하기 위한 확장된 온도의 새로운 컴팩트형 자동차급 광커플러를 발표했다. 아바고의 ACPL-36JV 2.5 Amp 광커플러는 -40~+105°C의 넓은 작동 온도 범위에서 뛰어난 성능을 제공하는 한편, 통합된 탈포화 감지 및 오류 상태 피드백 시스템을 결합하였다. ACPL-36JV는 절연된 IGBT/power MOSFET 게이트 드라이브, 산업용 인버터, AC 및 브러시리스 DC 모터 드라이브, 그리고 무정전 전원 공급기와 함께 사용하기에 이상적이다.
R2CouplerTM 제품군의 일부인 아바고의 ACPL-36JV는 자동차 및 산업용 고온 어플리케이션에서 매우 중요한 안전한 신호 절연을 전달하는 강화된 절연 및 신뢰성을 제공한다. 저전력 ACPL-36JV 광커플러는 UVLO(under voltage lock-out) 보호, 높은 CMR(common mode rejection) 성능 및 효율 향상을 위한 고속 반응 기능을 갖추도록 설계되었다. 또한, ACPL-36JV는 자동차 어플리케이션에 사용하기 위한 자동차 AEC-Q100 Grade 2 반도체 요건에 부합된다.

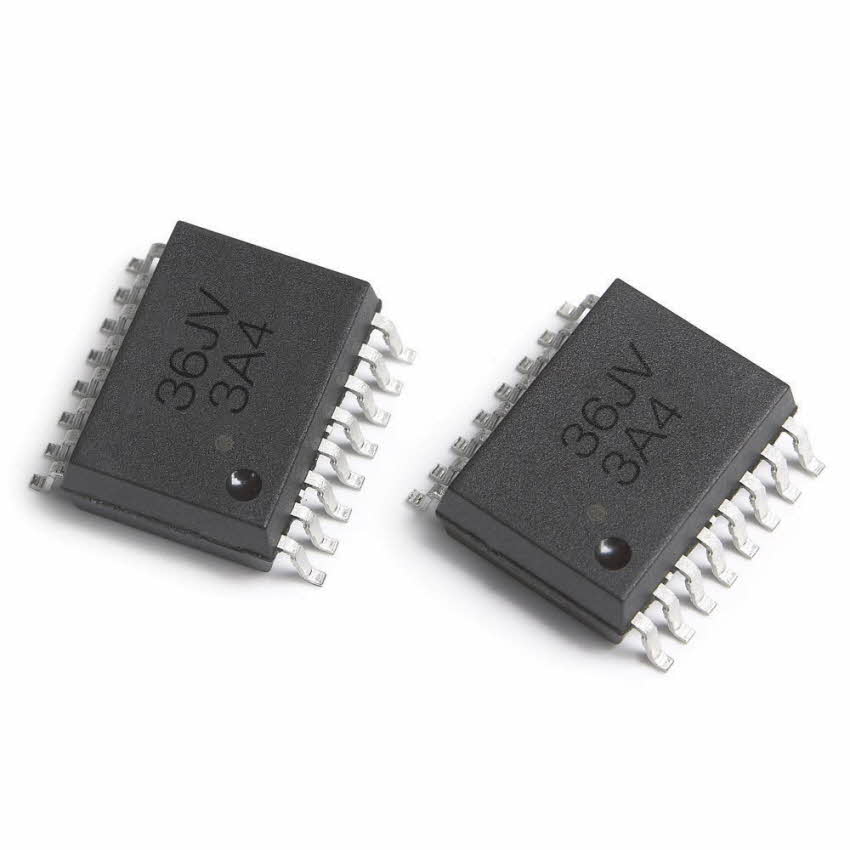

ACPL-36JV 광커플러는 SO-16(16-lead small outline) 표면 실장 패키지에서 사용가능하고 산업 안전 표준 IEC/EN/DIN EN 60747-5-5, UL 1577 및 CSA를 준수한다.
주요 특징 및 장점은 다음과 같다.
- IGBT를 최대 IC=150A, VCE=1200V로 구동
- 확장된 작동 온도 : -40~105℃
- 광절연된 오류 상태 피드백
- 입력 CMOS/TTL 호환
- 500ns 최대 스위칭 속도
- 소프트 IGBT 턴오프
- VCM=1500V에서 15kV/us 최소 CMR
- AEC-Q100 Grade 2 테스트 가이드라인에 부합
