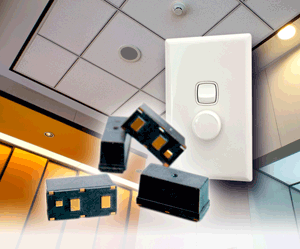

TE회로보호사업부가 140°C의 동작 온도 값을 특징으로 하는 AC 또는 DC용 정격의 RTP 소자를 발표했다. 이 혁신적인 RTP 소자는 산업 표준 자동 픽업과 설치, 무연 리플로우 장비를 이용해 빠르고 쉽게 설치된다. 제조업체들은 이 소자를 채택할 경우 수작업 조립을 거치지 않고 표면 실장 소자 공정으로 이동하게 되므로 작업 비용을 절감하게 된다.
이 RTP140R060S (AC)와 RTP140R060SD (DC) 소자는 낮은 사용온도의 AC나 DC 애플리케이션에서 잠재적인 과열 사고의 피해를 막기 위해서 사용되는 일반적인 온도퓨즈소자 (TCO)에 대해 편리하고 믿을 수 있는 대안을 제공한다.
AC 정격 RTP140R060S 소자는 0.7mOhm(티피컬) 전기 저항, 높은 내전압(250VAC)와 120VAC 기준으로 80A의 높은 전류 AC-인터럽트 정격을 특징으로 한다. 이 소자는 조명기기의 디머와 같은 일반 AC 산업용 애플리케이션에서 과온도 사고로부터 생기는 피해를 보호하는 데 유용하다. 조명 디머들은 벽에 내장되므로 열을 소멸시키기 어려워서 과열 사고를 초래할 수 있다. 게다가 이러한 종류의 회로에 채용된 MOSFET은 열을 발생하고 열폭주 상태를 초래하는 저항 모드로 고장이 날 수 있다. RTP140R060S 소자는 공간과 열 문제의 극복을 위해 가능한 MOSFET의 근접한 거리의 PCB 상에 설치될 수 있다.
DC 정격 RTP140R060SD 소자는 파워툴용 배터리팩, 감시 전자 장비와 자동차 설계와 같은 저전력 DC 애플리케이션에서의 과열 사고에 대해서도 MOSFET의 보호 기능도 제공한다. AC 정격 소자와 비슷하게 RTP140R060SD 소자는 오동작 방지를 돕도록 0.7mOhm 전기 저항과 140°C 정도의 동작온도 값을 제공한다. 아울러 이 소자의 높은 DC 내전압(32VDC)과 고전류 DC 인터럽트 정격(16VDC 에서200A)는 반드시 높은 수준의 신뢰성과 안전성을 유지해야 하는 DC 애플리케이션에서 강력한 과열 보호 효과를 제공하는데 매우 적합하다.
