리니어테크놀로지,파워 온 리셋 & 와치독 타이머 갖춘 35V 입력, 2MHz 듀얼 채널 스텝다운 레귤레이터

2010-03-03
편집부

파워 온 리셋 & 와치독 타이머 갖춘 35V 입력, 2MHz 듀얼 채널 스텝다운 레귤레이터

리니어 테크놀로지 코리아는 파워 온 리셋 및 와치독 타이머를 갖춘 듀얼 채널 전류 모드 스텝다운 스위칭 레귤레이터(제품명: LT3640)를 발표했다. 55V TRT 특징이 있는 이 제품의 4V~35V 입력 전압 범위는 자동차 애플리케이션에서 공통적으로 발견되는 부하 덤프 및 콜드 크랭크 조건에 이상적이다. LT3640은 1.1A의 출력 전류를 제공하는 고입력 전압 (4VIN~35VIN, 55VIN 과도상태) 비동기식 채널을 갖춘 독자적인 듀얼 채널 설계를 사용하고 있다.

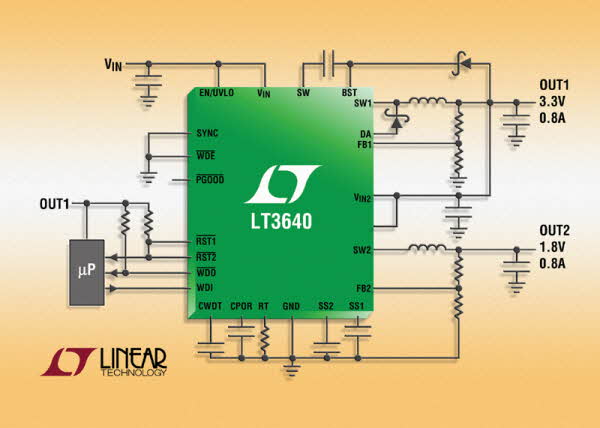

또한 0.9A의 연속 출력 전류를 제공하는 저 입력 전압 (2.5VIN~5.5VIN) 동기식 채널이 결합되었다. 이 제품이 각 채널에 대해 개별적인 입력을 가능하게 한다고 해도, 대부분의 애플리케이션은 저전압 채널을 구동시키는 고전압 채널의 출력을 사용할 것이며 듀얼 출력을 제공하면서, 효율 및 스위칭 주파수를 최적화시킨다. 예를 들어, 명목상 12V 입력 및 2MHz 스위칭 주파수를 사용하는 LT3640은 고전압 채널을 통해 85% 효율로 600mA에서 3.3V 출력을 제공하며 더 낮은 전압 채널을 통해 87% 2차 변환 효율로 800mA에서 1.8V 출력을 제공할 수 있다.
고집적 마이크로프로세서 수퍼바이저 기능은 자동차 전기 제어 장치와 같은 고신뢰성 애플리케이션을 지원한다. LT3640은 각 채널을 위한 하나의 파워 온 리셋 타이머와 하나의 공통적인 와치독 타이머를 포함한다. 리셋 및 와치독 타임아웃 기간은 외부 커패시터를 사용해 독립적으로 조절이 가능하다.
