부스터에서 최대 60A의 피크 게이트 전류에 달하는 확장 가능한 드라이브 허용

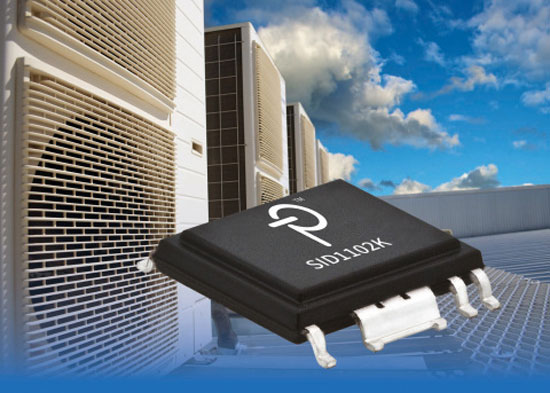

중전압 및 고전압 인버터 애플리케이션을 위한 IGBT 및 MOSFET 드라이버 기술의 선도 업체인 파워 인테그레이션스(Power Integrations)(Nasdaq: POWI)가 SCALE-iDriver™ IC 제품군에 와이드바디 eSOP 패키지의 단일 채널 절연형 IGBT 및 MOSFET 게이트 드라이버인 최신 제품 SID1102K가 추가되었다고 28일 발표했다.

최대 5A의 피크 드라이브 전류가 특징인 이 신제품은 부스터 없이 300A 스위치를 구동할 수 있으며 외부 부스터 사용 시 게이트 전류를 비용 효율적으로 최대 60A 피크까지 확장할 수 있다. 이 디바이스는 로우 사이드 및 하이 사이드 부스터 MOSFET 스위치 모두에 N-채널 드라이브를 제공하여 시스템 비용을 감소시키고 스위칭 손실을 최소화하며 전력 용량을 증가시킨다.


파워 인테그레이션스(Power Integrations)의 혁신적인 고체 절연물 FluxLink 기술로 강화된 갈바닉 절연 성능이 제공되어 옵토커플러가 필요하지 않아 신뢰성과 견고성이 향상되었다. 또한 SCALE-iDriver 기술은 BOM 수를 줄여 설계와 제조를 간소화한다. SID1102K IC와 8가지 외부 구성 요소만을 사용하여 완전한 드라이버를 제작할 수 있으며 디바이스는 단일 서플라이 레일, 높은 커먼 모드 과도 면역 기능 및 9.4mm 연면거리, 공간거리를 통해 저전압 록아웃, rail-to-rail 안정된 출력 전압 등 시스템 레벨 보호 기능을 제공한다.

파워 인테그레이션스(Power Integrations)의 게이트 드라이버 제품 마케팅 부문 수석 이사인 마이클 혼캠프(Michael Hornkamp)는 “새로운 SID1102K 게이트 드라이버 IC는 중요한 보안 및 보호 기능을 하나의 견고한 소형 패키지에 포함시켜 쉽게 구현할 수 있고 확장 가능한 솔루션을 제공함으로써 설계자가 더욱 신속하게 시장에 출시할 수 있도록 한다”고 말했다.

중요 애플리케이션으로는 UPS, 표준 AC 드라이브 및 VFD, 광전지/태양광 시스템, 상업용 에어컨, DC 충전기 및 용접 장비 등이 포함된다. 디바이스는 현재 판매 중이며 가격은 1만 개 단위로 개당 1.52달러이다. SID1102K IC에 대한 기술 지원은 파워 인테그레이션스(Power Integrations) 웹사이트에서 제공된다. www.power.com/products/SID1102K 참조.
