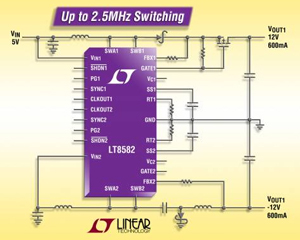

리니어 테크놀로지 코리아는 출력 단락, 입출력 과전압 및 과온도 상태에 대해 통합 고장 보호 기능을 제공할 수 있는 듀얼 독립 채널, 스텝업 DC/DC 컨버터(제품명:LT8582)를 개발했다고 밝혔다. 각 채널은 2개의 통합 42V 스위치를 사용한다. 1.7A 마스터 스위치와 1.3A 슬레이브 스위치는 같이 묶여 총 3A의 전류 제한을 제공할 수 있다.
LT8582는 2.5V~22V의 입력 전압 범위로부터 동작하고, 40V까지 과도전압 보호 기능이 제공되기 때문에 단일셀 리튬이온부터 자동차 입력까지 다양한 입력 소스를 가지는 애플리케이션에 적합하다. 각 채널이 부스트, SEPIC, 인버팅 또는 플라이백 컨버터 형태로 개별적으로 구성이 가능하기 때문에 많은 로컬 파워 서플라이 설계에 이상적이다. 이 제품은 4mm×7mm DFN 패키지와 초소형 외부 부품을 사용함으로써 매우 컴팩트한 풋프린트를 제공하면서 솔루션 비용은 최소화 한다.
LT8582의 저 VCESAT스위치인 0.27V(2.75A에서 같이 묶임)은 최대 90%의 효율을 제공할 수 있다. 이벤트 기반의 시퀀싱이 필요할 때 파워 굿 핀은 사용용이성을 더해준다. 고전압 출력의 경우, LT8582의 슬레이브 스위치는 매우 효율적이고, 외부 부품을 거의 필요로 하지 않는 고전력 차지 펌프 토폴로지를 구현한다. 스위칭 주파수는 단일 저항을 통해 프로그래밍되거나 200kHz~2.5MHz 범위 내에서 외부 클럭과 동기화될 수 있어 외부 부품 사이즈를 최소화하고 노이즈에 민감한 주파수 대역을 피할 수 있다. UVLO(Undervoltage lockout)는 최적의 시스템 성능을 위해 사용자가 조절할 수 있다. 각 채널은 출력 전압 설정을 위해 단일 피드백 저항이 필요하며, 외부 부품 사용을 최소화 할 수 있다. 기타 특징으로는 외부 동기화 기능, 출력 단락 회로 보호 및 주파수 폴드백 등이 있다.
