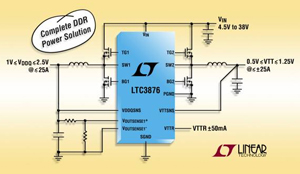

리니어 테크놀로지는 고효율 듀얼 출력 싱크로너스 스텝다운 DC/DC 컨트롤러(제품명: LTC3876)를 출시했다고 밝혔다. 이 제품은 DDR1/DDR2/DDR3 뿐만 아니라 미래의 표준 메모리 애플리케이션을 위한 VDDQ 공급 전압, VTT 버스 터미네이션 전압 및 VTTR 레퍼런스 전압을 생성한다.
1차 채널의 출력은 VDDQ를 생성하며, 2.5V~최저 1V의 범위 내에서 25A를 제공할 수 있도록 프로그래밍될 수 있다. 2차 채널의 출력은 VTT를 생성하며, 월등한 부하 레귤레이션 정확도와 효율성을 제공하는 것이 특징이다. 내부 LDO는 정밀 ±1.2% VTTR 레퍼런스를 제공한다. VTT 및 VTTR 모두 VDDQ 서플라이의 1/2에 해당하는 내부 저항 디바이더에 의해 프로그래밍되며, 1.25V~0.5V에서 동작해 모든 DDR 표준을 지원할 수 있다. VTT 서플라이는 시메트릭 출력 전류 기능을 제공하며, VTT에서 ±25A(소싱/싱킹) 및 VTTR에서 ±50mA를 제공한다.
4.5V~38V의 입력 전압 범위에서 동작한다. 스위칭 주파수는 최대 2MHz가지 프로그래밍이 가능해 초소형 외부 부품들을 사용할 수 있도록 한다. 잡음에 민감한 애플리케이션의 경우 LTC3876 스위칭 주파수는 외부 클럭으로 동기화될 수 있다. 2개 채널들은 0°, 90°, 180° 또는 270°에서 위상 이동할 수 있어 입력 필터 부품 수를 줄이고 다중 IC로 이루어진 멀티 페이스 애플리케이션을 수용할 수 있다. LTC3876은 제어 온타임 밸리 전류 모드 아키텍처를 이용한다. 이 밖에도 출력 전압 트랙킹, 프로그래머블 소프트스타트, RSENSE 또는 DCR 전류 감지, 원격 VDDQ 센싱 및 파워 굿 출력 신호와 같은 기능들이 특징이다.
최적의 열 성능을 위해 LTC3876은 38핀 열성능 강화 5mm×7mm QFN 및 TSSOP 패키지로 제공된다. 이 디바이스는 -40°~125°C의 온도 범위에서의 동작이 보장된다.
