6~13 GHz의 성능, 중급 가격에서 고성능 디지털 기능을 갖춘 벤치탑 터치스크린 방식, LTE 측정 기능 제공

누비콤은 미국의 에어로플렉스 사와 정식 채널 파트너십 계약을 맺고 에어로플렉스의 새로운 모델인 S-시리즈 디지털 신호발생기와 벡터 신호분석기를 국내 공급한다.
두 제품은 동종 최고 성능의 윈도우 기반의 터치스크린 방식의 RF 제품이다. 디지털신호 발생기(SGD)는 에어로플렉스가 선도하는 PXI 기술을 사용하며, S-시리즈 신호발생기는 3 GHz~6 GHz의 주파수 대역폭을, 벡터신호분석기는 6 GHz~13 GHz까지의 주파수 대역폭을 갖추고 있다.
S-시리즈로는 SGA 아날로그 RF 신호발생기가 일 년 전에 처음 소개된 바 있다. S-시리즈는 혁신적인 터치스크린 인터페이스 방식으로 손쉬운 사용법을 제공하며 중간급의 가격 범위에 최고의 성능을 제공한다. 높이가 4U에 불과하며 넓이는 하프랙 사이즈로 19인치 랙에 신호발생기와 신호분석기를 가지런히 설치할 수 있도록 설계돼 있다. 모든 S-시리즈는 아주 낮은 위상 잡음과 신속한 셋팅 시간이 특징이다.

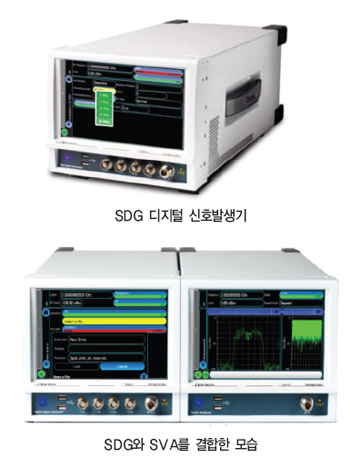

SGD 디지털 신호 발생기
새로 나온 디지털 신호발생기는 SGD-3과 SGD-6의 두 가지 모델로 구성된다. +13 dBm 출력 전압을 제공하며 옵션으로 +20 dBm까지 가능하다. 두 모델 모두 넓은 대역폭 변조 신호를 발생할 수 있는 300 MHz RF 주파수 대역폭을 가진 IQ 모듈레이터를 갖추고 있다.
4 GB 메모리, 250 MS/s의 2채널 임의파형발생기(AWG)를 갖추어 빠르게 파형을 생성할 수 있고 다양하고 복잡한 신호를 저장할 수 있다. 임베디드 IQCreator 파형 발생 툴로 사용자는 쉽게 변조 템플릿(modulation temp
lates)을 사용해 AWG 파일을 만들고 모듈레이션 도식(scheme)을 셋업 할 수 있다.
SGD 디지털 신호발생기는 1 GHz 오프셋에서 -135 dBc/Hz의 SSB 위상 노이즈를 나타내며, 100 μs의 빠른 주파수 셋팅 시간으로 측정 시간과 비용을 절약하고 정밀한 리시버 테스팅이 가능하다.
IQ 모듈레이터의 고도의 다이내믹한 레인지로 사용자는 더 높은 사양으로 증폭기 성능을 설계 및 테스트할 수 있고, WCDMA에서 -71 dBm의 인접 채널 누출 비율(Adjacent Channel Leakage Ratio, ACLR)을 제공한다.

SVA 벡터 신호분석기는 좁으면서도 광범위한 대역폭을 나타내는 통신 시스템을 모두 측정하고 분석하는 데 적합하도록 90 MHz까지의 최대 순간 대역폭을 갖추고 있다. 피크 신호 전력 레벨은 +30 dBm까지 직접 기기에 입력될 수 있다.
최대 -148 dBm/Hz의 감도로, 송신기 스퓨리어스(spurious) 출력을 측정할 때 매우 낮은 레벨의 신호들까지 노이즈로부터 쉽게 구별해 낼 수 있다. 통신 시스템 분석 라이브러리로 제공되는 옵션으로는 4G, 3G, 2G, 블루투스, WMAN, WLAN, LTE 표준 등이 있으며 R&D와 생산 현장 모두에서 모바일 단말기 측정을 위해 관련 표준에 부합하는 신호 강도, 변조 품질 및 스펙트럼 파라미터의 측정을 할 수 있다.
2 GHz에서 노이즈 층(floor)은 100 MHz 오프셋에서 -138 dBm을 나타내며, 주파수 셋팅은 6 GHz까지의 주파수에서 250 μs 내에 가능하여 RFIC 테스팅에 있어서의 효율성을 극대화했다. SVA 벡터 신호분석기는 SGD 디지털 신호발생기 또는 다른 S-시리즈 모듈과 동기화시켜 연결할 수 있다.

S-시리즈 신호발생기와 신호분석기
에어로플렉스의 S-시리즈 RF 신호발생기 제품군은 매력적인 가격에서 심플하고 가벼워서 운반이 용이하며 모듈식으로 구성이 가능하다. 또한 RF 성능을 두루 갖춘 제품이다.
에어로플렉스의 S-시리즈 제품은 컴바이너, 증폭기, 듀플렉서와 같은 플러그앤플레이(Plug & Play) RF 모듈로 확장되어 더 많은 RF 애플리케이션용으로 사용되도록 할 계획이다. 또한 터치스크린 소프트웨어는 기본 측정기기의 경우, 플러그앤플레이 타입의 모듈을 원격 제어까지 할 수 있도록 할 계획이다. 이는 산업 현장에서 중요한 차별화 포인터를 제시하는 것으로서 S-시리즈 제품이 업계 최고의 완벽한 측정 및 시험기기로의 방향을 보여주는 것으로 평가할 수 있다.

SGD와 SVA의 특징
1. 수많은 기술 전역에서 광범위한 무선 파형을 만들고 분석
2. 19 인치의 랙 어셈블리에서 최고 성능을 발휘
3. 표준으로 제공되는 일반적인 목적의 변조 및 분석
4. SGD 디지털 신호발생기에 있는 임베디드 IQCreator 파형발생 툴로 복잡한 변조 신호들을 빠르게 처리
5. 뛰어난 위상 잡음 성능으로 RF 연구원들은 개발하는 제품을 더 뛰어난 스펙으로 테스트되고 설계하는 것이 가능하므로 테스트 마진을 줄여 생산성 향상에 기여
6. 빠른 주파수 및 레벨 셋팅 시간으로 측정에 걸리는 시간을 절약하여 기업의 비용 절감에 효과적
7. 직관적이고도 쉽게 사용할 수 있도록 터치스크린 인터페이스 방식을 채택해 사용자들이 장비 사용법에 걸리는 시간을 줄여 생산성 향상에 기여
8. 에어록(Aerolock)을 이용해 장비 사용자가 장비와 모듈을 사용자 지정 솔루션으로 구성하는 것이 가능해 기업 투자 비용을 절감

SGD 디지털 신호발생기와 VSG 벡터 신호분석기는 고품질의 RF 신호 소스와 분석기뿐만 아니라, 무선 통신 및 범용 전자통신 제품의 연구개발 등의 애플리케이션을 지원할 수 있도록 속도와 효율을 중시하는 RF 엔지니어들의 요구에 부합하도록 설계됐다.
www.nubicom.co.kr
(주)누비콤 070-7872-0703
