리니어 테크놀로지는 듀얼(LTC2158-14) 및 싱글(LTC2153-14) 고 IF 샘플링 14비트 310 Msps 아날로그-디지털 컨버터(ADC) 제품군을 출시했다. 이들 제품은 광대역폭 DPD (Digital Predistortion) 선형화 애플리케이션을 위해 특별히 개발됐다. DPD를 도입함으로써 RF 전력 증폭기의 효율이 향상되고 1 dB 압축 점과 같은 선형성에 관한 성능도 높아졌다. 그러나 이 작업을 수행하려면 높은 성능의 ADC가 필요하다. 예를 들어, 전송 대역폭이 20 MHz인 RF 신호에 대응하려면, 그 5배에 해당하는 100 MHz까지의 5차 상호 변조 성분을 포착해야 한다. 이를 위해 12비트/200 Msps ADC가 필요하다. 이번에 출시한 ADC 칩을 사용하면, 차세대 핸드폰 기지국에 요구되는 전송 대역폭이 60 MHz의 RF 신호에 대응할 수 있다.

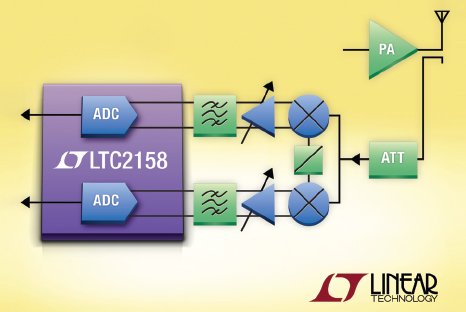

LTC2158-14는 업계 최초의 듀얼 310 Msps ADC로, I/Q 샘플링을 이용함으로써 최대 60 MHz의 전송 대역폭 선형화가 가능하며 빠른 적응을 위해 클록 사이클 수가 5회 밖에 되지 않는 짧은 파이프라인 전송 지연(latency)을 제공한다. 전송 대역폭이 최대 30 MHz인 IF 샘플링 아키텍처에 이상적이다.
단일 1.8 V 전원으로 동작하는 듀얼 LTC2158-14는 310 Msps 속도로 채널당 362 mW의 전력을 소비하며, 구동이 쉬운 1.32 Vp-p 입력 범위의 베이스밴드에서 68.8 dB의 신호 대 잡음비(Signal to Noise Ratio, SNR) 및 88 dB의 SFDR 성능을 제공한다. LTC2158 및 LTC2153은 핀 호환이 가능한 170~310 Msps 듀얼 및 싱글 ADC 제품군의 일부분으로 14비트 및 12비트 해상도로 제공된다.
1.25 GHz의 아날로그 풀 파워 대역폭과 0.15 psRMS의 초저 지터와 같은 특징을 바탕으로 이 제품은 뛰어난 잡음 성능과 함께 IF 주파수의 언더샘플링이 가능하다. 이들 ADC는 DDR
(Double Data Rate) LVDS 디지털 출력뿐만 아니라, 프로그래밍 가능한 LVDS 출력 전류 및 100 Ω 종단 옵션을 제공한다.
LTC2158-14는 9×9 mm(듀얼) 및 6×6 mm(싱글) QFN 패키지로 제공된다.
www.linear.com
