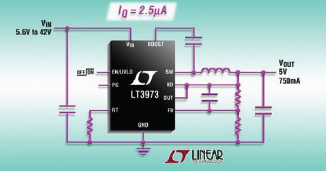

리니어 테크놀로지는 부스트 및 캐치 다이오드가 내장된 750 mA, 42 V 스텝다운 스위칭 레귤레이터인 LT3973을 발표했다. 이 제품의 버스트 모드 동작 기능은 무부하 대기 상태에서 대기 전류 소모량이 2.5 ?A 미만을 유지한다. LT3973의 입력 전압 범위는 4.2~42 V로 자동차 및 산업 애플리케이션에 이상적이다.
이 제품의 1.2 A 내부 스위치는 1.21 V의 저전압으로 최대 750 mA의 연속 출력 전류를 제공할 수 있다. 이 제품의 버스트 모드 동작은 대기 전류가 매우 낮기 때문에 상시 통전 동작 및 최적의 배터리 수명을 요구하는 자동차 및 산업용 시스템과 같은 애플리케이션에 적합하다.
고유의 설계는 출력 전압이 프로그램된 출력 전압 미만으로 떨어질 때 530 mV 정도의 최소 드롭아웃 전압을 유지하며, 이는 곧 자동차 콜드크랭크와 같은 상황에 잘 노출되는 애플리케이션에 이상적이다. 스위칭 주파수는 200 kHz~2.2 MHz 사이에서 사용자 프로그래밍이 가능해 설계자들은 노이즈에 민감한 주파수 대역을 피하면서 효율을 최적화 할 수 있다. LT3973은 10핀 3×3 mm DFN-10(열성능 강화 MSOP) 패키지로 제공되며, 높은 스위칭 주파수는 초소형 외부 인덕터 및 커패시터를 사용할 수 있다. www.linear.com
