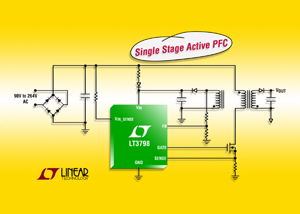

리니어 테크놀로지은 싱글 스테이지 액티브 PFC(power factor correction, 역률 보정)를 탑재한 절연 플라이백 컨트롤러(제품명: LT3798)를 개발했다고 밝혔다. 이 제품은 입력 전류를 액티브하게 모듈레이트함으로써 0.97 이상의 역률을 달성할 수 있어 추가 스위칭 전력 스테이지나 관련 부품들을 사용할 필요가 없다. 뿐만 아니라 출력 전압이 1차측 플라이백 신호로부터 센싱되기 때문에 피드백을 위한 광 아이솔레이터 또는 신호 변환기도 필요 없는 것이 특징이다.
LT3798을 이용해 설계하면 IEC61000-3-2 고조파 전류 방출 스펙을 쉽게 충족할 수 있다. 최대 100W의 출력 전력 레벨로 86% 이상의 효율 달성이 가능하다. 입력 전압 범위는 외부 부품 선택에 따라 다르지만, 90VAC ~ 277VAC 범위에서 동작이 가능하고 더 높거나 낮게 조정이 가능하다. LT3798은 고 입력 전압 DC 애플리케이션 설계에 적용이 가능해 산업, EV/EHV 자동차, 광업 및 의료 애플리케이션에 이상적이다. LT3798은 중요한 전도 모드 동작을 사용하여 연속 전도 모드 설계와 비교해 소형 트랜스포머 사용이 가능하며, 궁극적으로 솔루션 사이즈를 줄일 수 있는 것이 이점이다.
LT3798은 열 성능이 강화된 16핀 MSOP 패키지로 제공된다. LT3798E 및 LT3798I 버전은 -40°C ~ 125°C의 온도 범위에서 동작한다. LT3798H는 테스트를 거쳐 -40°C ~ 150°C 온도 범위에서의 성능이 보장된다. 제품 가격은 1천개 기준으로 개당 2.25달러에서 시작하며, 현재 모든 제품을 바로 구입할 수 있다. 상세 정보는
www.linear.com/product/LT3798 참조.
제품 특징: LT3798
• 액티브 PFC로 추가 전력 스테이지 불필요
• 외부 부품으로만 VIN & VOUT 제한, VIN >400VAC 가능
• 광커플러 불필요
• ±5% 이상의 전체 레귤레이션
• 고효율
• 낮은 고조파 함유
• 적은 부품 수 사용으로 소형 솔루션 사이즈 실현
• 열 성능 강화 16핀 MSOP 패키지
