리니어테크놀로지,듀얼 출력, 고전력 60V 동기식 부스트 컨트롤러, 97% 효율로 히트싱크 제거

2010-03-03
편집부

듀얼 출력, 고전력 60V 동기식 부스트 컨트롤러,
97% 효율로 히트싱크 제거

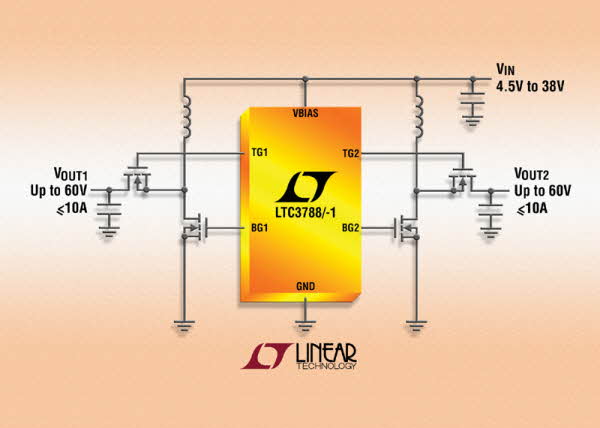

리니어 테크놀로지 코리아는 부스트 다이오드를 고효율 N채널 MOSFET으로 교체할 수 있는 듀얼 출력 고전력 동기식 스텝업 스위칭 DC/DC 컨트롤러 (제품명: LTC3788/-1)를 발표했다. LTC3788/-1은 최대 97% 효율로 24V출력에서 5A출력을 생성할 수 있어, 고전력 자동차 오디오 증폭기, 산업용 및 의료용 애플리케이션에 이상적이다. 이러한 애플리케이션에서 스텝업 DC/DC 컨버터는 소형 솔루션 크기로 열 손실을 낮게 하여 고전력을 실현해야 한다.
LTC3788/-1은 스타트 업 기간 동안 4.5V~38V의 입력 전압 범위에서 동작하며, 스타트업 이후 2.5V로 하강하여도 동작을 유지시키며, 최대 60V까지의 높은 출력 전압을 조절할 수 있다. 강력한 1.5Ohm 온보드 N채널 MOSFET 게이트 드라이버는 대용량 MOSFET 게이트를 신속하게 슬루할 수 있어, 전환 손실을 최소화하고 채널 출력 전류당 최대 10A까지 가능하다. 또한, LTC3788/-1은 하나의 출력이 동작할 때 125?A에 불과한 전류를 소모하지만 두 개 출력이 실행될 때 200?A에 불과하다.
일정한 주파수 전류 모드 아키텍처는 병렬식 출력을 가능하게 한다. LTC3788은 클록 출력, 위상 변조(다중위상 애플리케이션용), 2개의 개별 파웟 굿 출력 및 조절 가능한 전류 제한 기능이 포함된다. LTC3788/-1은 75kHz~850kHz에서 위상 잠금 기능이 가능한 주파수 또는 50kHz~900kHz의 선택 가능한 고정 주파수를 제공한다. 이 제품은 조절 가능한 사이클 대 사이클 전류 제한 보호 기능을 제공하며 전류 레지스터를 이용하거나 전류 센싱을 위해 전압 DCR을 모니터 한다.
