리니어 테크놀로지(

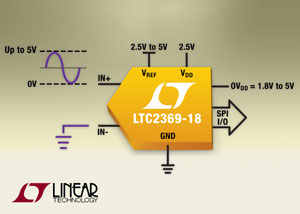

www.linear.com)는 직렬 18비트 1.6Msps 의사 차동 SAR ADC LTC2369-18를 개발했다고 밝혔다. 이 제품은 0V~5V의 유니폴라 입력 범위를 지원함과 동시에 96.5dB SNR 및 -120dB THD의 우수한 성능을 달성할 수 있다. 의사 차동 입력 특징을 통해 ADC 드라이버 요건이 단순화되어 싱글엔디드 구동이 가능한 것은 물론, 두 입력에 있어 공통적으로 예기치 못한 신호가 감소되어 이점을 누릴 수 있다. 결과적으로 신호 체인이 덜 복잡해지며, 전력 요건도 줄어든다.
2.5V 서플라이로부터 동작하는 LTC2369-18은 전력 소모량이 18mW에 불과하며, 저전력 셧다운 모드는 2.25µW 정도의 전력만을 소비한다. 추천 제품인 싱글엔디드 ADC 드라이버 LT6202와 함께 사용하면, 전력 소모가 53mW에 불과해 완전 차동 구동 회로에 비해 40%를 감소시킬 수 있다. 18비트 의사 차동 SAR ADC이며, 무손실 코드와 함께 최대 INL이 ±2.5LSB이며, -40℃~125℃의 온도 범위에서 동작 성능이 보장된다.
핀/소프트웨어 호환이 가능한 16비트 2Msps LTC2370-16은 LTC2369-18에 보완적 역할을 한다. LTC2370-16은 94dB SNR 및 ±0.85LSB 최대 INL과 같이 우수한 성능이 특징이다. LTC2369-18 및 LTC2370-16은 속도가 250ksps~2Msps인 18/16비트 고성능 의사 차동 SAR ADC의 제품군 중 첫 제품이다. 이들 제품들은 사용자 친화적인 SPI 인터페이스를 제공하며, Busy 및 Chain 핀, 1.8V~5V의 I/O 전압 및 내부 오실레이터를 제공해 디지털 타이밍을 단순화하고 외부 부품 수를 최소화한다. 이들은 진정한 무지연 동작 기능을 제공함으로써 최소 샘플 속도 요건 없이 긴 유휴 기간 이후에 정밀 원샷 측정을 가능케 한다.
의사 차동 SAR ADC의 LTC2369-18 제품군이 개발됨에 따라 올 초에 발표되었던 최대 102dB SNR의 완전 차동 SAR ADC인 LTC2379-18 제품군이 보다 확대되었다. 높은 SNR, 빠른 쓰루풋 및 저전력 소모가 특징인 리니어의 완벽한 고성능 의사 및 완전 차동 18/16비트 SAR ADC 제품군은 고성능 의료, 산업 및 자동차 애플리케이션에 이상적이다.
