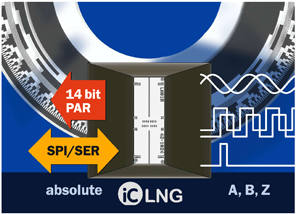

새로운 iC-LNG는 길이 변위 계측 시스템 또는 로터리 인코더를 위해 특별히 고안된 멀티채널, 광전자 스캐너이다. 이 칩은 아날로그 신호 트랙과 동시에 10비트 그레이 코드 스캐닝 한 값을 실시간 인터폴레이션을 이용해 16비트로 확장하여 출력하며 소형 디자인이 특징이 특징이다
iC-LNG의 센서 어레이는 코드폭이 5.4mm 정도로 매우 적기 때문에 소형 코드 디스크 또는 대형 중공축(hollow shaft)내경 사용이 가능하다. LED 조명장치 iC-SN85는 매우 컴팩트하기 때문에, 특히 LED의 효율적인 에너지 활용과 함께 적절한 광원을 제공한다. 또한 iC-LNG는 조도를 제어하고 모니터의 역할을 하며 개별 알람 출력은 조명 관련 에러를 표시한다.
아날로그 트랙 신호 보정을 위해 오프셋 및 진폭 보상 기능이 탑재되어 있으며, 4개 포트를 통해 차동 사인 및 코사인 신호로서 출력된다. 인터폴레이션 에러는 신호 보정을 통해 줄어들 수 있으며, 보다 정밀한 위치 데이터를 얻을 수 있게 된다. 이러한 설정은 제공되는 인크리멘탈 출력에도 유리하다. iC-LNG의 출력은 1,064~16,384 펄스의 A/B/Z 신호를 제공한다.
또한 위치 데이터는 병렬(최대 14비트까지) 또는 빠른 시프트 레지스터 방식의 직렬로 출력이 가능하다. 1ms 미만의 사이클 타임에 클럭 속도는 최대 16MHz까지 가능하다. 이 밖에도 제품 제작에 3.3V 호환 SPI 인터페이스를 이용할 수 있다.
iC-LNG는 -40°C~110°C의 온도 범위에서 4V 및 5.5V 사이에서 동작한다. 모든 기능은 최대 12,000rpm 속도에서 이용이 가능하다. 이 제품은 미리 조립된 패턴원판과 함께 30핀 optoBGA 패키지 형태로 제공되며, PCB보드에서 7mm×8mm의 적은 공간을 차지한다.
iC-LNG는 SPI 인터페이스를 이용해 해상도 변경 외 다양한 설정을 변경하며 광 인코더의 iC-Haus Portfolio를 보완한다. PC에 연결이 가능한 데모 보드를 제공하는데 여기에는 LED, 디스크를 포함한 PCB 보드가 포함되어 있다.
