최고 5A의 소스 및 싱크 전류 제공하는 바이폴라 출력

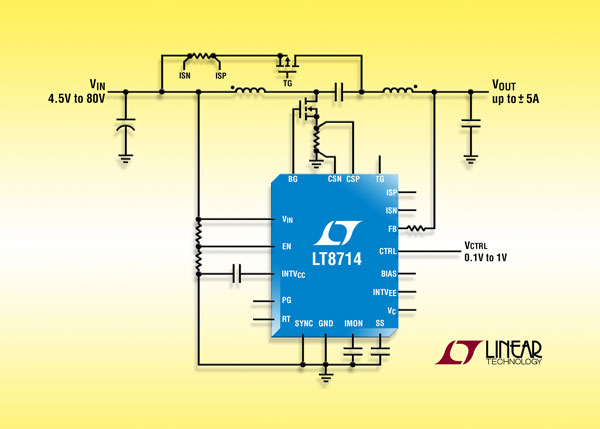

리니어 테크놀로지 코리아(대표 홍사곽)는 80V 입력 동기식 PWM 4상한 (four quadrant) 출력 DC/DC 컨트롤러(제품명: LT8714)를 출시했다고 밝혔다. 이 디바이스는 출력 전압 극성에 관계없이 제로 전압에서부터 최고 5A까지 전류를 소싱하거나 싱킹하는 출력 전압으로 확실하게 전환시킴으로써, 파지티브(+), 네거티브(-) 또는 제로 전압으로 조절하는데 이상적이다. 바이폴라 출력 기능을 통해 LT8714는 출력 전압 극성에 관계없이 전류를 소스하거나 싱크할 수 있다. 애플리케이션에는 양방향 전류 소스, 테스트 시스템, 고전력 저주파수 신호 증폭, 백바디 바이어스, TEC(thermoelectric cooler) 및 전자 윈도우 틴팅(electronic window tinting) 등이 포함된다.

LT8714는 4.5V ~ 80V 입력 전압 범위에서 동작하며, 출력 전압 범위는 외부 부품 선정에 따라 결정된다. 이 디바이스는 전류 소스로 동작될 수 있으며, 전압 극성에 관계없이 부하로도 동작될 수 있다. 레일투레일 출력 전류 모니터 및 컨트롤 기능을 통해 이 디바이스는 전류 소스로 구성될 수 있다. LT8714는 느리게 변하는 입력 신호가 가능한 혁신적인 EN 핀을 갖추고 있다. 제어 핀에 인가되는 외부 전압이 출력 전압을 결정한다.

스위칭 주파수는 100kHz ~ 750kHz 범위에서 선택할 수 있거나, 외부 클록으로 동기화될 수 있다. LT8714는 출력 전압이 설정된 전압 이상이거나 이하인지 알려주는 파워 굿 출력 신호가 통합되었다. 전류 모드 제어는 뛰어난 라인 및 부하 레귤레이션을 제공한다. 추가적으로 과전류 보호, 저전압 록아웃 및 소프트스타트 기능을 포함한다.

LT8714는 20핀 TSSOP 패키지로 이용 가능하며, 1,000개 수량 기준으로 개당 3.65달러로 책정되어 있다. 상세 정보는 www.linear.com/product/LT8714 참조.

제품특징: LT8714
- 끊김없는 4상한(Four Quadrant) DC/DC 컨버터
- 출력이 양전압이거나 음전압에 관계없이 전류를소스하거나 싱크시킴
- 양방향 애플리케이션
- 동기식 정류
- 폭넓은 4.5V ~ 80V 입력 전압 범위
- 레일투레일 출력 전류 모니터 & 제어
- 최대 5A 출력 전류
- 100kHz ~ 750kHz의 고정 동작 주파수
- 외부 클록으로 동기화 가능
- 컨트롤 핀에 인가되는 전압으로 출력 전압을 설정
- 강제 연속 또는 불연속 모드
- 20핀 TSSOP 패키지
