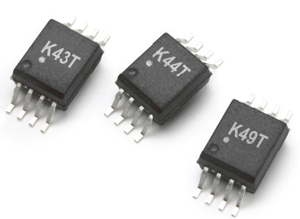

아바고테크놀로지스코리아(대표 전성민)가 하이브리드 및 전기 자동차의 온보드 충전기 및 기타 고전압 시스템용으로 최적화된 3종의 신형 디지털 옵토커플러를 발표했다.
ACPL-K4xT 옵토커플러는 AEC-Q100 스트레스 테스트 요건을 충족하며, 최대 1140V까지 동작 전압을 제공한다. 대기 모드인 ‘Off’ 상태에서는 전력을 사용하지 않으며, 동작 시에는 자체 LED와 디텍터 IC의 전력 소비율은 채널당 1.5mA로 최소화하여 저속 스위칭 할 수도 있다.
또한 이 제품은 아바고 R2Coupler 옵토커플러 제품군에 속하는 디바이스로 신뢰성 있는 신호 절연을 위해 강화된 절연 성능을 갖추고 있으며, 이는 플러그-인 전기 자동차와 기타 자동차 및 고온 산업 응용 분야를 위한 온보드 충전기의 특성을 만족한다.
온보드 충전기는 고전압, 고전류 공급 장치를 수용하여 신속하게 충전하므로 최대 8kV의 임계 과도 전류의 견고한 절연성을 요구하는데, ACPL-K4xT 옵토커플러는 강화된 절연 성능을 바탕으로 이러한 엄격한 요구 조건을 충족한다.
-40°C에서 +125°C에 이르는 폭넓은 동작 온도 범위에서도 안정적인 전기 신호 절연 기능을 제공하며, 그리고 확장된 표면 실장 패키지는 고전압 안전 요건을 위해 필요한 8mm 연면거리(creepage) 및 간극 거리를 충족하고 있다.
ACPL-K4xT 옵토커플러는 UL 1577의 5kVRMS/1, IEC 60747-5-5의 최대 1140V 동작 전압을 위한 8kV 임계 과도 전류 및 EN/DIN EN 60747-5-2 및 CSA 등 다양한 안전 기준을 충족한다. 싱글 채널 ACPL-K43T와 듀얼 채널 ACPL-K44T는 각각 1MBd에서 동작하며 싱글채널 ACPL-K49T는 20kBd에서 동작한다.
