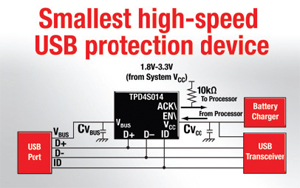

TI 코리아(www.ti.com/ww/kr)가 단일 패키지에 ESD, 과열, 과전압 및 저전압 보호 기능을 통합한 업계 최초의 디바이스, ‘TPD4S014’를 출시했다.
TPD4S014는 높은 수준의 ESD 방지 기능을 제공하며, 4개의 USB 채널을 위한 2mm x 2mm의 업계 최소형의 USB 보호 디바이스이다. 이 디바이스는 접합부 온도가 150℃를 초과하면, 스위치가 전력 레일을 턴-오프하며, OTP(over-temperature protection) 기능을 제품 자체에 가지고 있다.
전력 공급 레일이 2.8V보다 낮아지거나 6.15V보다 높아지면 OVP/UVP(over-voltage protection/under-voltage protection) 기능이 작동되며, TPD4S014의 부하 스위치가 즉시 개방됨으로써 변동적인 전압 라인으로부터 전원 레일을 보호한다.
개발자는 휴대전화, e-book, 휴대형 미디어 플레이어, 디지털 카메라, 태블릿, 임베디드 컴퓨팅, 휴대형 내비게이션, 휴대형 측량 장비, 휴대형 테스트 및 측정 장비와 같이 소형의 풋프린트를 요구하는 다양한 설계 구성으로 TPD4S014를 구현할 수 있다.
■ TPD4S014 주요 기능 및 장점
ㆍ콤팩트한 단일 패키지에서 과전압, 저전압, 과열, ESD의 4가지 보호 기능을 제공하는 최초의 디바이스
ㆍESD 보호만 제공하는 경쟁사 디바이스 대비 75퍼센트 작은 4개의 USB 채널을 위한 업계 최소형 패키지 USB 보호 디바이스
ㆍ4개의 고속 USB(USB 2.0) 채널 보호 기능 제공: D+, D-, VBUS, ID
ㆍIEC61000-4-2 시스템 레벨 ESD 내구성 테스트에 따라서 ±8kV(접촉) 및 ±15kV(비접촉)의 가장 높은 레벨의 ESD 보호 성능 제공
ㆍ최대 480Mbps에 이르는 데이터 속도를 지원하므로 풀-스피드 및 고속 USB 2.0과 호환 가능
